Rain Bird R-VAN Ultimate Guide: Пълно инженерно ръководство за ротационните дюзи, избора, проектирането и монтажа

Rain Bird R-VAN Ultimate Guide: как да изберем и проектираме ротационни дюзи за професионално напояване

Представете си нова тревна площ в двор в София. Почвата е подготвена, тревният чим е положен, бордюрите са завършени, а растенията са подбрани така, че градината да изглежда добре през целия сезон. След няколко седмици обаче се появяват светли петна около краищата, отделни участъци остават сухи, а в близост до настилката се събира вода. Собственикът увеличава времето за поливане, но резултатът не се подобрява достатъчно. В подобни случаи проблемът невинаги е в програматора или водоизточника. Понякога причината е много по-малка и се намира в самата дюза.
Именно тук ротационните дюзи Rain Bird R-VAN могат да бъдат подходящо решение. Те са създадени за тревни площи, при които е необходимо по-бавно и контролирано подаване на вода, отколкото при стандартната спрей дюза. Вместо да разпръскват водата като непрекъснато ветрило, R-VAN използват множество отделни струи, които се движат по време на работа и разпределят водата върху зададената площ.
Това не означава, че R-VAN са универсално по-добри от всички останали дюзи. Правилният избор зависи от геометрията на терена, наличния дебит, работното налягане, вида на почвата и разстоянието между разпръсквачите. В това ръководство Green Project разглежда серията от гледна точка на реалното проектиране, монтажа и дългосрочната експлоатация.

Какво представляват Rain Bird R-VAN?

Rain Bird R-VAN е серия ротационни дюзи, предназначени за съвместими изскачащи спрей корпуси, включително Rain Bird от серия 1800 и Uni-Spray. Те не са самостоятелни роторни разпръсквачи с подземен корпус и механизъм за въртене на цялата глава. R-VAN е дюза, която се монтира върху подходящ корпус и формира водния модел чрез няколко въртящи се струи.
Разликата е важна. При класическия ротор водата задвижва вътрешен механизъм, който завърта цялата глава. При R-VAN корпусът остава неподвижен, а въртящият се воден модел се създава в дюзата. Така технологията позволява да се използва принципът на ротационните струи върху сравнително малки тревни площи, където големите роторни разпръсквачи често са прекалено мощни или имат неподходящ радиус.
Rain Bird описва серията с няколко основни предимства: висока равномерност на разпределение, висока ефективност, съгласувана поливна норма, едри водни капки и настройка без необходимост от специални инструменти. Официално препоръчителното работно налягане е 3,1 bar, а посоченият диапазон е 2,1 до 3,8 bar.

Кога R-VAN е подходящ избор?

R-VAN е особено полезна при малки и средни тревни площи, тесни участъци, градини с неправилна геометрия и реконструкция на съществуваща система, когато корпусите могат да бъдат запазени, но стандартните дюзи трябва да се заменят с решение с по-ниска поливна норма.
Подходящите приложения включват:

• жилищни дворове с тревни площи около къщата;
• тесни тревни ивици между настилки и огради;
• тревни площи с умерен наклон, където бързото подаване на вода може да доведе до оттичане;
• участъци, в които дебитът на стандартните спрей дюзи е прекалено висок;
• системи, при които се търси по-добро управление на водата без изграждане на изцяло нова мрежа.
  R-VAN не е автоматичното решение за всяка градина. При много малки декоративни пространства може да е по-подходяща стандартна спрей дюза, а при големи тревни площи често е по-разумно да се използват роторни разпръсквачи с по-голям радиус. Проектантът трябва да избере компонента според реалните условия, а не само според каталожната популярност.

История и развитие на ротационните дюзи

Развитието на автоматизираните поливни системи е свързано с търсенето на по-равномерно разпределение на водата и по-добро съответствие между дебита на дюзите и способността на почвата да поема влагата. Класическите спрей дюзи предлагат компактно решение за малки площи, но при определени почви подават водата по-бързо, отколкото тя може да проникне в дълбочина. При наклон или уплътнена почва това може да доведе до повърхностно оттичане.
Ротационните дюзи се развиват като алтернатива, която използва няколко отделни струи вместо непрекъснат воден вентилатор. Hunter MP Rotator е добре познат представител на тази категория, а Rain Bird предлага собствена технология R-VAN. Toro също има ротационни дюзи от серия Precision. Конкретните механизми се различават, затова не трябва да се приема, че всички продукти в категорията работят по един и същ начин или имат идентични характеристики.
Историята на R-VAN е част от по-широката тенденция в индустрията към по-прецизно управление на водата. При избора на дюза е важно да се използват актуалните технически данни за конкретния модел. Не е коректно да се посочва година на създаване или конкретна историческа последователност без потвърждение от производителя. За професионалния проектант по-важни са настоящите характеристики, съвместимостта и доказаното поведение при работно налягане.

Технологията зад Rain Bird R-VAN

1. Множество въртящи се струи

При стандартната спрей дюза водата излиза под формата на ветрило, което едновременно покрива значителна част от площта. При R-VAN водата се разпределя чрез множество отделни струи. Те се движат през поливния цикъл и последователно достигат различни части от зададения сектор.
Практическият резултат е различен модел на подаване. Вместо голямо количество вода да пада върху един участък за кратък период, струите разпределят влагата постепенно. Това може да помогне на почвата да поеме водата по-ефективно, особено когато стандартната дюза създава оттичане. Ефектът обаче зависи от почвата, наклона, уплътняването, продължителността на поливане и реалната поливна норма.

2. Едри капки и устойчивост на вятър

Rain Bird посочва едрите водни капки като едно от предимствата на R-VAN. При подходящо налягане те могат да бъдат по-малко чувствителни към вятъра от много фините капки, образувани от някои стандартни спрей дюзи. Това не означава, че R-VAN е напълно устойчива на вятър. При силни пориви всяка система с надземни струи може да има отклонения в разпределението.
При обекти с открити пространства настройките трябва да се проверяват в реални условия. Ако поливането се извършва в най-ветровитата част на деня, дори добре подбраната дюза може да даде по-слаб резултат. Възможно решение е промяна на графика, корекция на радиуса или преразглеждане на разположението на разпръсквачите.

3. Съгласувана поливна норма

Rain Bird посочва съгласуваната поливна норма като предимство на серията. Това е важно, защото различните сектори на една тревна площ не трябва да получават коренно различни количества вода за едно и също време. В една добре проектирана зона дебитът и секторът на всяка дюза трябва да бъдат съобразени така, че да се постигне равномерно напояване.
Важно е да се разграничат две понятия: съгласувана поливна норма между съвместими модели и равномерност на цялата инсталация. Първото се отнася до характеристиките на серията. Второто зависи също от разстоянието между главите, налягането в най-неблагоприятната точка, вятъра, геометрията на терена и настройката на всяка дюза.

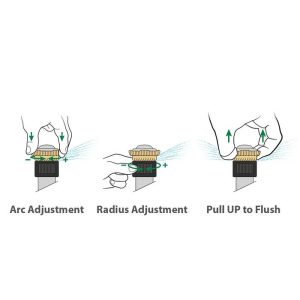

Регулиране на радиуса и сектора

При моделите с регулируем сектор R-VAN позволява настройка на дъгата на поливане в посочения от производителя диапазон. Радиусът също може да се коригира. Rain Bird указва, че настройката на радиуса и сектора трябва да се прави при работеща дюза, така че да се вижда действителният воден модел.
Това е важно при оформяне на граници около настилки, огради и фасади. Настройката не трябва да се прави само по визуална преценка, когато системата е изключена. След включване се проверява къде реално достигат струите и дали съседните разпръсквачи осигуряват достатъчно припокриване.

Филтриране и поддръжка

Ротационните дюзи съдържат малки проходи, през които преминава водата. Пясък, ръжда, минерални отлагания или други замърсявания могат да нарушат водния модел. Ето защо качеството на водата и състоянието на филтрирането са важни за дългосрочната работа.
При сондажна вода трябва да се оцени рискът от механични частици и да се избере подходяща филтрация за цялата система. Филтърът не компенсира неправилно проектирана хидравлика, а поддръжката му трябва да е съобразена с качеството на водата и натоварването.
Експертен съвет от Green Project: ако една дюза започне да полива различно от останалите, не увеличавайте веднага времето на програматора. Първо проверете налягането, филтъра, настройката на сектора и дали дюзата не е повредена или замърсена.

Rain Bird R-VAN: таблица с техническите характеристики

Следната таблица обобщава основните характеристики на серията според официалната продуктова информация на Rain Bird. Радиусът зависи от модела, налягането и настройката. При проектиране използвайте таблицата за конкретния код на дюзата, а не само общия диапазон.

Важно: отделни продуктови страници и каталози могат да посочват различни стойности за конкретни поколения или кодове на дюзи. Например продуктовата страница в Aquaholic за R-VAN 18 посочва радиус 4,0 до 5,5 m, налягане 1,4 до 3,8 bar и препоръчително налягане 3,1 bar. Официалната обща страница на Rain Bird посочва диапазон 2,1 до 3,8 bar за серията. При технически проект използвайте документацията за конкретния модел и актуалния продуктов код, а не смесвайте параметри от различни каталози.

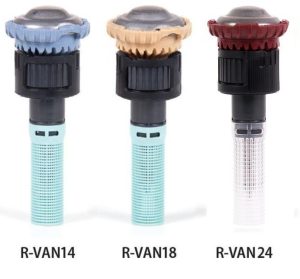

Основни модели Rain Bird R-VAN и къде се използват

Rain Bird R-VAN14

R-VAN14 е предназначена за по-къс радиус и често е подходяща за компактни тревни площи и жилищни дворове. В зависимост от варианта се предлага с регулируем сектор или с фиксирана пълна окръжност. Преди избор проверете не само радиуса, но и необходимия сектор. Дюза с пълна окръжност не е подходяща за всеки ъгъл на тревна площ.
Продукт в Aquaholic: Rain Bird R-VAN14-360, радиус 2,4 до 4,3 m.

Rain Bird R-VAN18

R-VAN18 е предназначена за приблизителен радиус от 4,0 до 5,5 m. Това я прави подходяща за средни тревни площи, когато разстоянието между разпръсквачите и наличното налягане позволяват необходимото припокриване. Тя може да бъде използвана в комбинация с подходящ спрей корпус, но корпусът трябва да бъде избран според височината на тревата, риска от механични повреди и условията на терена.
Продукт в Aquaholic: Rain Bird R-VAN18, регулируем сектор 45° до 270°.

Rain Bird R-VAN24

R-VAN24 е вариантът за по-голям радиус в рамките на основната серия. Посоченият диапазон е приблизително 5,2 до 7,3 m. По-големият радиус може да намали броя на необходимите глави при подходяща геометрия, но не трябва да се приема, че по-големият обсег винаги означава по-добро решение. При неправилно разположение може да останат сухи зони или водата да попада върху настилки.
Продукт в Aquaholic: Rain Bird R-VAN24-360. Проверете кода на модела и характеристиките в продуктовата страница преди поръчка.

R-VAN-LCS, R-VAN-RCS и R-VAN-SST

Тесните ивици около къщата, покрай ограда или между две настилки често създават проблем при стандартните дюзи. Те могат да поливат ненужно пътеки, фасади или съседни площи. За такива места Rain Bird предлага специализирани strip модели:

• R-VAN-LCS: лява ъглова ивица;
• R-VAN-RCS: дясна ъглова ивица;
• R-VAN-SST: странична ивица.
  Тези модели са предназначени за определена геометрия на покритие. Не е достатъчно да се избере дюза само по радиус. Необходимо е да се съобразят ширината, дължината, посоката на поливане и позицията на главата.
  Продукт в Aquaholic: Rain Bird R-VAN-LCS, лява ъглова дюза.

Как да проектираме поливна система с R-VAN

Проектирането започва с измерване на площта и анализ на водоизточника. Преди да се избере дюза, трябва да се установят дебитът, динамичното налягане и възможните загуби по тръбопровода. Налягането, отчетено при затворена система, не е достатъчно. Важно е какво налягане остава, когато водата действително преминава през работещите разпръсквачи.

Стъпка 1. Измерете тревната площ

Нанесете върху план границите на тревата, сградите, пътеките, бордюрите, дърветата и зоните, които не трябва да се мокрят. При неправилна геометрия разделете площта на по-малки участъци. Това улеснява избора на сектор и радиус.

Стъпка 2. Проверете дебита и динамичното налягане

Измерете реалния дебит и налягането при условия, близки до работните. При захранване от помпа проверете дали тя може да осигури необходимия дебит, без налягането да пада прекомерно. При захранване от водопровод проверете възможностите на връзката и ограниченията на водоизточника.

Стъпка 3. Разположете главите с припокриване

Една от основните практики в професионалното напояване е принципът head-to-head coverage. В общия случай водата от една глава трябва да достига до съседната глава, за да се компенсират естествените разлики в разпределението. Не проектирайте разстоянията само по максималния радиус от каталога. Използвайте реалния радиус при избраното налягане и оставете място за настройка.

Стъпка 4. Изчислете общия дебит на зоната

Съберете дебитите на всички дюзи, които ще работят едновременно. Общият дебит не трябва да надвишава възможностите на водоизточника и тръбната мрежа. Ако необходимият дебит е прекалено висок, разделете системата на повече зони.

Стъпка 5. Проверете хидравличните загуби

Загубите на налягане се увеличават с дебита, дължината на тръбите, броя на фитингите и ограниченията по трасето. Дори дюзата да работи добре близо до клапана, тя може да има недостатъчен радиус в края на зоната. При проектирането трябва да се провери най-неблагоприятната точка.

Стъпка 6. Изберете подходящ корпус

R-VAN е дюза, а не пълен разпръсквач. Тя трябва да бъде монтирана върху съвместим корпус. Височината на изскачане се избира спрямо тревата и околната растителност. Корпусът трябва да остане вертикален, да бъде стабилно фиксиран и да не се намира твърде ниско спрямо крайното ниво на почвата.

Стъпка 7. Настройте системата на място

След монтажа включете зоната и проверете всяка глава. Коригирайте сектора, радиуса и посоката на струите. Наблюдавайте дали водата попада върху настилки, дали има сухи участъци и дали струите достигат съседните глави. След настройката проверете още веднъж цялата зона.
Експертен съвет: настройката на една дюза може да промени общото поведение на зоната. След значителна корекция на радиуса или сектора направете повторна проверка на съседните глави.

Практически пример от жилищен двор

Да разгледаме условен двор с правоъгълна тревна площ с размери 8 × 12 m, оградена от настилка и декоративни лехи. Това е пример за метод на проектиране, а не готов проект за конкретен обект.
Първо се определя радиусът, необходим за покриване на ширината от 8 m. След това се проверява дали R-VAN24 може да осигури подходящо припокриване при реалното налягане. Ако разстоянието между главите е прекалено голямо спрямо реалния радиус, може да се наложи добавяне на глави или промяна на разположението. По периметъра се използват подходящи сектори, за да се ограничи поливането на настилките. В ъглите може да се обмисли специализиран strip модел, ако геометрията го изисква.
След това се изчислява общият дебит. Ако проектът включва осем дюзи, общият дебит на зоната е сумата от дебита на всяка конкретна дюза при избраното налягане и сектор. Точните стойности трябва да се вземат от официалните таблици за съответния модел. Не е правилно да се използва една произволна стойност за всички R-VAN, защото R-VAN14, R-VAN18, R-VAN24 и strip моделите имат различни характеристики.
Накрая системата се тества на място. Ако водата се събира до бордюра, не е достатъчно просто да се съкрати времето за поливане, без да се установи причината. Проверете дали дюзите са вертикални, дали налягането е подходящо и дали разположението осигурява правилно припокриване.

Приложение при наклони и почви с ниска попивателна способност

При наклон водата може да се придвижи по повърхността, преди да проникне в кореновата зона. Подобен проблем се среща и при уплътнени почви или тежки глинести участъци. Ротационните дюзи могат да бъдат полезни, защото подават водата постепенно, но резултатът зависи от реалната скорост на попиване.
При проблемни терени може да се приложи циклично поливане. Вместо една продължителна програма, зоната се полива на няколко по-кратки цикъла с паузи между тях. Паузата позволява на водата да проникне в почвата, преди да бъде подадено следващото количество. Продължителността на циклите трябва да се определи чрез наблюдение на терена, а не по универсална формула.
Необходимо е да се има предвид, че ниската поливна норма не премахва всички проблеми с оттичането. Ако почвата е силно уплътнена, наклонът е прекалено голям или дебитът е неправилно оразмерен, може да се наложи подобряване на почвата, промяна на проекта или използване на различна технология за конкретната зона.

Rain Bird R-VAN срещу Hunter MP Rotator, Toro, Irritrol и евтините аналози

Няма една ротационна дюза, която да бъде най-добра за всички обекти. Сравнението трябва да се прави между конкретни модели, при съпоставими условия на налягане, радиус, сектор и монтаж. Технологиите на Rain Bird, Hunter и Toro се различават по конструкция, а отделните продуктови серии имат собствени ограничения.

Официалната информация на Hunter посочва препоръчително работно налягане около 2,8 bar за стандартния MP Rotator и подчертава многотраекторните въртящи се струи и ниската поливна норма. Toro описва собствената си Precision технология като решение с ротационни струи и конкретни работни параметри за съответната серия. Това са полезни ориентири, но не доказват, че един продукт е универсално по-ефективен от друг.

Rain Bird R-VAN срещу Hunter MP Rotator

Това е най-прякото сравнение, защото и двете серии са създадени за ротационно напояване чрез спрей корпуси. При избора сравнете необходимия радиус, сектор, дебит, работно налягане и поливна норма. Проверете и наличността на подходящ корпус и резервни части.
Hunter MP Rotator има широк набор от модели за различни радиуси и сектори. Rain Bird R-VAN предлага модели R-VAN14, R-VAN18, R-VAN24, варианти с пълна окръжност и специализирани strip дюзи. Нито една от сериите не трябва да се избира само по марка. При малка площ с неправилна форма геометрията и секторът могат да имат по-голямо значение от минималните разлики в каталожните характеристики.
Вижте и ръководството на Green Project за Hunter MP Rotator.

Rain Bird R-VAN срещу Toro Precision

Toro предлага собствена линия ротационни дюзи Precision. За правилно сравнение трябва да се използват техническите данни за точния модел и да се проверят съвместимостта с корпуса, работното налягане и поливната норма. Някои модели Toro имат различни механични решения и не трябва да се приема, че всички ротационни дюзи имат еднакъв принцип на задвижване.
Toro може да бъде подходящ избор, когато конкретният модел отговаря на геометрията на терена и е наличен чрез надежден доставчик. Rain Bird R-VAN има предимство, когато проектът вече използва съвместими корпуси Rain Bird и е необходима дюза от същата екосистема.

Rain Bird R-VAN срещу Irritrol

Irritrol предлага спрей корпуси и различни серии дюзи, включително PRO-VAN. Въпреки сходните имена, PRO-VAN не трябва автоматично да се приема за пряк еквивалент на ротационната технология R-VAN. За коректно сравнение трябва да се уточни дали става дума за стандартна регулируема спрей дюза или за ротационен продукт със съпоставим принцип на работа.
Официалната продуктова страница на Irritrol представя различни серии спрей глави и дюзи. При избор на алтернатива проверете техническите характеристики, вместо да сравнявате само името или външния вид.

Rain Bird R-VAN срещу евтини китайски аналози

При евтините аналози проблемът не е непременно произходът. Проблемът е дали конкретният продукт има надеждни технически данни, постоянни характеристики между отделните бройки, съвместимост с корпуса, налични филтри и резервни части, както и реална гаранционна поддръжка.
Ако производителят не посочва измерими стойности за дебит, налягане и радиус, проектантът трудно може да оразмери правилно системата. Дюза, която изглежда сходно с R-VAN, не е задължително да има същия воден модел, дебит или равномерност. За професионална инсталация е важно да се купува продукт с ясна идентификация и техническа документация.

Предимства и недостатъци на Rain Bird R-VAN

Предимства

• По-бавно подаване на вода спрямо много стандартни спрей дюзи. Това може да намали оттичането при подходящи условия.
• Множество въртящи се струи. Водата се разпределя последователно върху зададената площ.
• Различни радиуси. Серията предлага варианти за компактни и средни тревни площи.
• Регулируем сектор. При подходящите модели може да се оформи поливане според геометрията на градината.
• Специализирани strip варианти. LCS, RCS и SST позволяват по-прецизно решение за определени тесни ивици.
• Възможност за реконструкция. При съвместим корпус може да се подмени дюзата, без да се сменя цялата глава.
• Настройка на място. Радиусът и секторът могат да се коригират при работеща система.

Недостатъци

• Необходимост от правилно налягане. Извън подходящия диапазон водният модел и радиусът може да не отговарят на очакванията.
• По-дълго време за поливане в сравнение с някои стандартни спрей решения. Ниската поливна норма изисква корекция на графика.
• Чувствителност към замърсявания. Механичните частици могат да нарушат работата на дюзата.
• Не е подходяща за всеки размер площ. При големи тревни пространства може да е по-практично използването на роторни разпръсквачи.
• Изисква правилно припокриване. Ниската поливна норма сама по себе си не компенсира неправилното разположение.
• Нужна е проверка на съвместимостта. Дюзата трябва да се монтира върху подходящ корпус.

Чести грешки при проектирането

Грешка 1. Използване на максималния радиус като проектно разстояние

Максималният радиус от каталога не трябва автоматично да се използва като разстояние между главите. Радиусът зависи от налягането и настройката. При проект с недостатъчно припокриване може да се появят сухи петна, които не могат да бъдат отстранени само с по-дълго поливане.

Грешка 2. Смесване на различни типове дюзи в една зона

Стандартните спрей дюзи и ротационните дюзи често имат различна поливна норма. Ако се използват заедно в една зона с еднакво време на работа, отделните участъци могат да получат различни количества вода. При проектиране трябва да се съгласуват типът дюза, дебитът и необходимото време.

Грешка 3. Пренебрегване на дебита

Дори всяка отделна дюза да работи добре, общият дебит на зоната може да надвиши възможностите на водоизточника. Това води до спад на налягането, намален радиус и нестабилен воден модел.

Грешка 4. Неправилен сектор към граници и настилки

Дюза, насочена към пътека или фасада, води до загуба на вода и мокри повърхности. Настройката на сектора трябва да следва реалната граница на тревата, като се отчита и движението на струите при работно налягане.

Грешка 5. Липса на проверка на почвата

Почвата с ниска попивателна способност изисква различен график от песъчливата почва. Ако се игнорира този фактор, дори подходяща ротационна дюза може да доведе до оттичане.

Грешка 6. Неправилно оразмерени тръби

Твърде малкият диаметър на тръбите увеличава загубите на налягане. Това може да доведе до различен радиус между началото и края на зоната. Диаметърът трябва да се избира по изчислен дебит, дължина и допустими загуби, а не само по диаметъра на входа на разпръсквача.

Чести грешки при монтажа

1. Корпусът е наклонен. Дюзата не разпределя водата симетрично спрямо планираната площ.
2. Корпусът е поставен твърде ниско. Тревата или почвата пречат на струите и намаляват радиуса.
3. Корпусът е поставен твърде високо. Увеличава се рискът от повреда при косене и движение по тревата.
4. Не е промита тръбната мрежа. Частици от монтажа могат да попаднат във филтъра или дюзата.
5. Не е проверена резбата и съвместимостта. Не всеки корпус е подходящ за всеки тип дюза.
6. Настройката се прави без вода. Реалният радиус и посоката на струите не могат да бъдат проверени надеждно.
7. Не се променя програмата след подмяна. Ако се премине от стандартни спрей дюзи към R-VAN, времето за поливане трябва да се преоцени.
8. Не се проверява налягането при работеща зона. Статичното налягане не показва непременно как ще работи системата в реални условия.
   Експертен съвет: след монтажа включете всяка зона поотделно и наблюдавайте поне един пълен цикъл на работа. Проверете границите на поливане, припокриването и наличието на сухи петна, преди да приемете системата за завършена.

Как да настроим Rain Bird R-VAN правилно

Регулиране на сектора

Изберете сектор според формата на тревната площ. При ъгловите глави е необходимо да се ограничи водата към настилките и съседните зони. При пълнокръговите варианти се уверете, че цялата окръжност е необходима и няма да се поливат ненужни повърхности.

Регулиране на радиуса

Радиусът се настройва при работеща дюза, като се наблюдава действителното разстояние на струите. Не намалявайте радиуса повече от необходимото, защото това може да създаде суха зона между главите. След настройката проверете дали водата все още достига до съседните разпръсквачи.

Проверка на работното налягане

Rain Bird посочва 3,1 bar като препоръчително работно налягане за R-VAN и диапазон 2,1 до 3,8 bar на официалната си продуктова страница. Ако радиусът е недостатъчен, не компенсирайте автоматично с промяна на настройката. Измерете налягането при работеща зона и проверете дали тръбите, клапаните и водоизточникът осигуряват необходимия дебит.

Корекция на времето за поливане

След преминаване от стандартни спрей дюзи към R-VAN времето за поливане трябва да се преизчисли. В ръководството за монтаж Rain Bird отбелязва, че времето може да бъде два до три пъти по-дълго спрямо стандартните спрей дюзи, като препоръката трябва да се съобрази с конкретния модел и условия.
Това не означава, че всяка зона трябва механично да се настрои на точно три пъти по-дълъг цикъл. Правилното време зависи от площта, почвата, вида на тревата, сезона, температурата, валежите и реалната поливна норма.

Митове и факти за Rain Bird R-VAN

Мит 1: Ротационните дюзи винаги пестят вода. Факт: те могат да подобрят ефективността при подходящо проектиране, но не компенсират течове, неправилно разположение или прекомерно поливане.
Мит 2: R-VAN може да се монтира върху всеки разпръсквач. Факт: необходим е съвместим корпус и подходящо присъединяване.
Мит 3: По-големият радиус означава по-добро покритие. Факт: радиусът трябва да съответства на геометрията на площта и да осигурява правилно припокриване.
Мит 4: Ако тревата е суха, трябва просто да увеличим времето. Факт: причината може да е недостатъчно налягане, запушена дюза, лошо припокриване или неправилна настройка.
Мит 5: Всички ротационни дюзи са еднакви. Факт: различните серии имат различна конструкция, радиус, дебит и работни характеристики.
Мит 6: Ниската поливна норма премахва оттичането. Факт: тя може да помогне, но резултатът зависи и от почвата, наклона и продължителността на цикъла.

Как да разпознаете оригинална Rain Bird R-VAN

При покупка проверете производителя, продуктовия код, обозначението на модела, опаковката и документацията. Сравнете модела с официалния каталог и се уверете, че характеристиките съответстват на предназначението му. Купувайте от доставчик, който може да предостави информация за произхода и гаранционните условия.
Външният вид сам по себе си не е достатъчно доказателство за оригиналност. Цветът на капачката или формата на корпуса могат да помогнат за разпознаване на модел, но не заместват проверката на продуктовия код. Ако е възможно, сравнете маркировките и опаковката с данните от официалната документация.
Преди поръчка уточнете:

• точния модел, например R-VAN14, R-VAN18 или R-VAN24;
• дали е регулируем сектор или 360°;
• дали е стандартен модел или strip дюза;
• съвместимостта с наличния корпус;
• необходимия радиус при реалното работно налягане;
• наличността на резервни части и възможността за рекламация.

Колко струва евтината алтернатива в дългосрочен план?

Най-ниската цена на дюзата не винаги означава най-ниска цена на системата. При евтин продукт без надеждни технически данни могат да се появят разлики между отделните бройки, нестабилен радиус, по-чести запушвания или необходимост от подмяна. За да се сравнят реалните разходи, трябва да се отчетат покупната цена, трудът за подмяна, времето за диагностика и евентуалните загуби от неправилно поливане.

Примерът е модел за изчисление, а не обещание за конкретна икономия. Ако евтина дюза струва условно 5 евро, а оригинална струва 12 евро, първоначалната разлика е 7 евро. Ако обаче евтиният продукт се наложи да бъде сменен, а за смяната са необходими посещение и труд, общият разход може да надвиши първоначалната разлика. Реалните цени зависят от модела, доставчика и момента на покупката.

В Aquaholic могат да се проверят актуалните продуктови страници и цените на различните R-VAN модели, например R-VAN18 и R-VAN14-360.

Пет причини професионалните фирми да разглеждат Rain Bird R-VAN

1. Техническа документация

Официалните таблици позволяват на проектанта да избира радиус, сектор и дебит според конкретния модел. Това е по-надежден подход от избора само по външен вид.

2. Модели за различни геометрии

Основните модели и strip вариантите дават възможност да се подбере решение за открити участъци, ъгли и тесни ивици.

3. Съвместимост с подходящи спрей корпуси

При реконструкция на съществуваща система може да е възможно да се подменят само дюзите, ако корпусите са съвместими и са в добро състояние.

4. Настройка на място

Възможността за регулиране на радиуса и сектора при работеща система улеснява прецизната настройка след монтажа.

5. По-добър контрол върху подаването на вода

При подходящи условия ротационният модел може да намали проблемите, свързани с прекалено бързото подаване на вода от някои стандартни спрей дюзи.
Това са практически аргументи за избор, а не гаранция, че R-VAN е най-доброто решение във всеки проект. Професионалният избор се прави според измеримите характеристики и условията на терена.

Поддръжка през сезона

Пролетна проверка

След пускане на системата проверете всяка дюза, почистете замърсяванията и се уверете, че корпусите се издигат нормално. Проверете сектора и радиуса, тъй като през зимата могат да се разместят корпуси или да се повредят елементи от системата.

Лятна проверка

Наблюдавайте тревата за сухи участъци, прекомерно мокри зони и оттичане. Ако се променят условията на терена или тревата се сгъсти, може да се наложи корекция на настройките.

Есенна проверка

Намалете времето за поливане според температурата и валежите. Преди зимата следвайте правилната процедура за консервиране на системата, съобразена с тръбната мрежа, водоизточника и използваното оборудване.

Почистване на дюзите

Ако струите са неравномерни, първо изключете системата и проверете дюзата според указанията на производителя. Не използвайте метални предмети, които могат да повредят прецизните отвори. След почистване монтирайте отново и проверете работата под налягане.

Практически препоръки от Green Project

При изграждане на поливна система ние разглеждаме дюзата като част от цялостна хидравлична схема. Добрата дюза няма да реши проблем с недостатъчен дебит, неправилен диаметър на тръбите или лошо разположение на главите. Затова работата започва с измерване и план, а не с покупка на оборудване.
При реконструкция не приемайте, че съществуващите корпуси са подходящи само защото изглеждат здрави. Проверете резбите, състоянието на уплътненията, вертикалността и възможността корпусът да се издига свободно над тревата. Ако проблемът е в корпуса, смяната само на дюзата няма да даде очаквания резултат.
Не настройвайте всички глави еднакво. Ъгловата глава, страничната глава и главата в центъра на площта имат различни задачи. Изберете правилния сектор и проверете реалното покритие, преди да променяте графика.
Винаги преоценявайте времето за поливане след подмяна на дюзите. Ако новият модел подава вода с различна поливна норма, старият график може да стане неподходящ. След настройката наблюдавайте почвата и тревата, за да определите дали водата прониква достатъчно дълбоко, без да се образуват локви или оттичане.

Още ръководства от Green Project Irrigation Academy

За по-пълна представа за проектирането на автоматизирани поливни системи разгледайте и следните публикации:

• Hunter MP Rotator: пълно експертно ръководство
• Rain Bird 1804: спрей разпръсквач 10 cm
• Rain Bird 5004 Plus: Ultimate Guide
• Hunter Pro-Spray 10 cm: подробно ръководство
• Hunter PGP Ultra: избор, настройка и приложение
• Hunter SRM: инженерно ръководство
• Hunter Hydrawise: интелигентно управление на напояването
• Rain Bird ESP-TM2: Ultimate Guide
• Rain Bird ESP-LXME2: подробно ръководство
• Капково напояване: как работи и защо си заслужава
• Реален проект за поливна система в Малинова долинаFAQ: често задавани въпроси за Rain Bird R-VAN

1. Какво представлява Rain Bird R-VAN?

Rain Bird R-VAN е серия ротационни дюзи за съвместими спрей корпуси. Те разпределят водата чрез множество въртящи се струи.

2. Каква е разликата между R-VAN и стандартната спрей дюза?

Стандартната спрей дюза подава вода като непрекъснато ветрило, докато R-VAN използва множество отделни струи, които се движат по време на поливането.

3. Какво е препоръчителното работно налягане?

Rain Bird посочва препоръчително налягане 3,1 bar за серията R-VAN. Официално посоченият диапазон е 2,1 до 3,8 bar. Проверявайте документацията за конкретния модел.

4. Какъв радиус има R-VAN14?

Радиусът е приблизително 2,4 до 4,6 m според модела и работните условия. Точната стойност зависи от налягането и настройката.

5. Какъв радиус има R-VAN18?

R-VAN18 е предназначена за приблизителен радиус от 4,0 до 5,5 m. При проектиране трябва да се използват данните за конкретния код на дюзата.

6. Какъв радиус има R-VAN24?

R-VAN24 покрива приблизително 5,2 до 7,3 m според модела и работните условия.

7. Има ли R-VAN модели с пълна окръжност?

Да. В серията се предлагат модели R-VAN14-360, R-VAN18-360 и R-VAN24-360.

8. Може ли да се регулира секторът?

При моделите с регулируема дъга секторът може да се настройва в посочения от производителя диапазон. Моделите с 360° са предназначени за пълна окръжност.

9. Може ли да се регулира радиусът?

Да, радиусът може да се регулира според указанията на производителя. Настройката трябва да се проверява при работеща дюза.

10. Съвместима ли е R-VAN с Rain Bird 1804?

R-VAN е предназначена за съвместими спрей корпуси, включително Rain Bird серия 1800. Преди монтаж проверете точния модел на корпуса и дюзата.

11. Може ли да се монтира върху корпус Hunter Pro-Spray?

Не приемайте съвместимостта само по външен вид. Проверете резбата, продуктовата документация и указанията на производителите за конкретните компоненти.

12. Пести ли R-VAN вода?

Може да подобри ефективността при подходящо проектиране и настройка. Реалната икономия зависи от системата, почвата, времето за поливане и състоянието на оборудването.

13. Подходяща ли е за глинеста почва?

Може да бъде подходяща, ако поливната норма и времето са съобразени с попивателната способност на почвата. При оттичане може да се приложи циклично поливане и да се провери уплътняването.

14. Подходяща ли е за наклон?

В определени случаи да. Ниската поливна норма може да помогне за ограничаване на оттичането, но наклонът и почвата трябва да се оценят индивидуално.

15. Може ли да се смесва с обикновени спрей дюзи в една зона?

Това трябва да се прецени внимателно. Ако дюзите имат различни поливни норми, участъците могат да получават различни количества вода за еднакво време. Обикновено е по-добре да се съгласуват характеристиките в рамките на зоната.

16. Защо някои струи не достигат достатъчно далеч?

Възможните причини включват ниско динамично налягане, недостатъчен дебит, замърсяване, неправилна настройка или неподходящо разстояние между главите.

17. Защо дюзата полива неравномерно?

Проверете филтъра, чистотата на дюзата, вертикалността на корпуса, налягането и настройката на сектора. Ако проблемът продължава, проверете дали дюзата е повредена.

18. Колко време трябва да работи R-VAN?

Няма универсално време. То зависи от модела, поливната норма, почвата, сезона, валежите и потребностите на тревата. След подмяна от стандартни спрей дюзи времето трябва да се преоцени.

19. Коя е по-добра, Rain Bird R-VAN или Hunter MP Rotator?

Нито една не е универсално по-добра. Сравнете радиуса, налягането, дебита, сектора, поливната норма, съвместимостта и наличността на резервни части за конкретните модели.

20. Откъде мога да купя Rain Bird R-VAN?

Можете да разгледате моделите в онлайн магазина Aquaholic. Изберете дюзата според необходимия радиус, сектор и съвместим корпус.

Изберете подходящата Rain Bird R-VAN за вашата поливна система

Rain Bird R-VAN е полезно решение за тревни площи, при които са необходими контролирано подаване на вода, различни радиуси и възможност за настройка на сектора. Най-добрият резултат обаче се постига, когато дюзата е избрана като част от цялостно проектирана система, а не като отделен продукт.
Преди покупка определете геометрията на площта, измерете реалния дебит и динамичното налягане, проверете съвместимостта с корпуса и изберете модел според необходимия радиус. След монтажа настройте сектора, проверете припокриването и коригирайте времето за поливане.
Разгледайте наличните модели в Aquaholic: ротационни дюзи Rain Bird R-VAN и изберете вариант, който отговаря на конкретния ви проект. Ако изграждате нова поливна система или искате да подобрите работата на съществуваща инсталация, екипът на Green Project може да помогне с професионален избор на оборудване, хидравлично оразмеряване, монтаж и настройка.
Green Project Irrigation Academy: правилната дюза е тази, която работи правилно в реалния терен.
