Пълно инженерно ръководство за един от най-надеждните роторни разпръсквачи в професионалните поливни системи
Конструкция, принцип на работа и инженерна философия
Green Project Irrigation Academy – Professional Engineering Series
Въведение
Ако трябва да бъдат посочени два роторни разпръсквача, които през последните две десетилетия са определили стандарта за професионално напояване на тревни площи, това без съмнение са Hunter PGP Ultra и Rain Bird 5004 Plus. Тези модели могат да бъдат открити в частни дворове, жилищни комплекси, обществени паркове, спортни терени и корпоративни обекти по целия свят.
Rain Bird 5004 Plus не е просто поредният роторен разпръсквач. Той е резултат от десетилетия инженерно развитие, насочено към една основна цел – максимално равномерно разпределение на водата при висока надеждност и минимални изисквания за поддръжка.
За проектантите този модел предлага предвидими хидравлични характеристики и богат избор от дюзи. За монтажниците е предпочитан заради лесната настройка и здравата конструкция. За крайния потребител най-голямото му предимство е безпроблемната работа в продължение на години.
В тази статия ще разгледаме подробно всички конструктивни елементи, принципа на действие, вътрешната механика, инженерните решения и практическите препоръки за правилното му приложение.
История на серията Rain Bird 5000
Серията 5000 е разработена като универсално решение за средни и големи тревни площи. Преди нейното появяване много ротори работят с по-ниска ефективност, ограничени възможности за настройка и по-неравномерно разпределение на водата.
С разработването на серията 5000 инженерите на Rain Bird поставят няколко основни цели:
- по-голяма надеждност;
- по-малко движещи се части;
- висока устойчивост на замърсявания;
- лесно регулиране без разглобяване;
- подобрена равномерност на валежа;
- по-дълъг експлоатационен живот.
Моделът 5004 Plus се превръща в най-популярния представител на серията и до днес е еталон в своя клас.
Къде се използва Rain Bird 5004 Plus?
Благодарение на своя работен радиус и богат избор от дюзи, 5004 Plus е подходящ за:
- частни дворове;
- големи тревни площи;
- обществени паркове;
- хотелски комплекси;
- офис сгради;
- училища;
- спортни игрища;
- индустриални зелени площи.
При правилно проектиране един и същ модел може успешно да работи както в малка семейна градина, така и в значително по-мащабни обекти.
Основни технически характеристики
| Параметър | Стойност |
|---|---|
| Тип | Gear Drive Rotor |
| Pop-up височина | 10 cm (4″) |
| Радиус | приблизително 7.6 – 15.2 m* |
| Регулиране на сектор | 40° – 360° |
| Свързване | 3/4″ вътрешна резба |
| Комплект дюзи | Няколко стандартни и нискоъглови варианти |
| Смазване | Водно (без масло) |
* Точният радиус зависи от избраната дюза и работното налягане.
Конструкция
Макар отвън да изглежда сравнително прост, Rain Bird 5004 Plus представлява прецизен механичен възел, в който всяка част изпълнява конкретна функция.
Основните компоненти са:
- корпус;
- pop-up бутало;
- възвратна пружина;
- водно смазвана скоростна кутия;
- турбинен механизъм;
- регулиращ механизъм за сектора;
- държач за дюзата;
- уплътнение;
- филтър;
- дюза.
Работата на всички тези елементи трябва да бъде синхронизирана, за да се постигне плаво въртене и равномерно разпръскване.
Принцип на работа
Работният цикъл може да бъде разделен на няколко етапа.
1. Подаване на вода
При отваряне на електромагнитния клапан водата навлиза в корпуса на ротора.
2. Повдигане на стъблото
Налягането преодолява силата на възвратната пружина и издига pop-up механизма над нивото на терена.
Това предпазва разпръсквача от повреди при косене и запазва естетичния вид на тревната площ.
3. Задвижване на турбината
Част от водния поток се насочва към вътрешната турбина.
Тя започва да се върти и чрез редуктор предава движението към разпръскващата глава.
Това е причината тези разпръсквачи да се наричат Gear Drive Rotors – въртенето се осъществява чрез система от зъбни предавки, а не чрез директното действие на водната струя.
4. Въртене
Редукторът намалява скоростта на въртене до оптимална стойност.
Бавното и плавно движение осигурява:
- по-добра равномерност;
- по-малко вибрации;
- по-ниско износване;
- по-добра работа при различни налягания.
5. Завършване на цикъла
След спиране на водата пружината връща буталото обратно в корпуса.
Разпръсквачът остава защитен под нивото на тревата до следващия цикъл.
Gear Drive технология
Една от причините Rain Bird 5004 Plus да е толкова надежден е използването на водно смазвана скоростна кутия.
За разлика от механизми, които изискват допълнително смазване, тук самата вода изпълнява ролята на охлаждаща и смазваща среда.
Предимствата са:
- липса на масла и греси;
- минимална поддръжка;
- по-ниско триене;
- плавно движение;
- дълъг експлоатационен живот.
Това инженерно решение намалява броя на потенциалните точки на отказ и прави механизма изключително надежден.
Pressure Activated Wiper Seal
Един от отличителните елементи на Rain Bird 5004 Plus е Pressure Activated Wiper Seal.
Това е специално проектирано уплътнение, което използва налягането на водата, за да прилепне плътно към издигащото се бутало.
Предимствата му са:
- предотвратява проникването на пясък и почва;
- намалява триенето при издигане;
- удължава живота на механизма;
- ограничава изтичането на вода около буталото.
При реални условия тази технология значително намалява риска от блокиране вследствие на замърсявания.
Rain Curtain™ технология
Една от причините за добрата равномерност на поливане при серията 5000 е технологията Rain Curtain™.
Тя създава многослойна структура на струята:
- големи капки за далечната зона;
- средни капки за средния радиус;
- фина водна мъгла за зоната около разпръсквача.
Така се избягва често срещаният проблем при по-старите ротори, при които пространството в близост до корпуса остава недополято.
Резултатът е по-равномерно овлажняване на цялата площ, когато разпръсквачите са разположени по схемата head-to-head coverage.
Защо Rain Bird 5004 Plus е предпочитан от професионалистите?
Причините са комбинация от инженерни решения и практическа надеждност:
- здрав корпус, устойчив на механични натоварвания;
- плавен Gear Drive механизъм;
- водно смазвана скоростна кутия;
- Pressure Activated Wiper Seal за по-добра защита от замърсявания;
- Rain Curtain™ за по-висока равномерност на поливане;
- лесна настройка на сектора и радиуса;
- богата гама от дюзи за различни дебити и работни условия;
- доказана надеждност при дългогодишна експлоатация.
Дюзи, дебити, радиуси и инженерно проектиране
Green Project Irrigation Academy – Professional Engineering Series
Въведение
След като разгледахме конструкцията и принципа на работа на Rain Bird 5004 Plus, е време да обърнем внимание на най-важната част от проектирането – правилния избор на дюза и настройките на разпръсквача.
От инженерна гледна точка именно комбинацията между дюза, налягане и разстояние между разпръсквачите определя качеството на поливането. Дори най-добрият ротор няма да работи ефективно, ако е избрана неподходяща дюза или ако разстоянията между отделните разпръсквачи не са съобразени с реалния им радиус.
В практиката на Green Project най-честите проблеми при тревните площи се дължат именно на грешки в проектирането, а не на дефектни компоненти.
Дюзите – сърцето на всеки ротор
Макар корпусът на Rain Bird 5004 Plus да определя механиката на въртенето, именно дюзата контролира:
- дебита;
- радиуса;
- скоростта на валеж;
- размера на водните капки;
- разпределението на водата по цялата площ.
Смяната на дюзата може коренно да промени поведението на един и същ разпръсквач.
Стандартни дюзи
Rain Bird предлага богат избор от стандартни дюзи с различен дебит.
Типичната серия включва размери от приблизително 1.5 до 8.0, което позволява прецизно оразмеряване според конкретния проект.
Колкото по-голям е номерът на дюзата:
- толкова по-голям е дебитът;
- толкова по-голям е радиусът (при еднакво налягане);
- толкова по-висока е скоростта на валеж.
Нискоъглови дюзи (Low Angle)
При специфични условия стандартната траектория не е оптимална.
Нискоъгловите дюзи са особено подходящи при:
- силен вятър;
- открити пространства;
- тесни тревни ивици;
- участъци с риск от пръскане върху фасади, алеи или паркинги.
По-ниската траектория намалява влиянието на въздушните течения и подобрява точността на напояването.
Влияние на налягането
Един от най-пренебрегваните фактори е работното налягане.
При ниско налягане:
- струята е по-къса;
- капките стават по-едри;
- въртенето може да стане неравномерно;
- покритието намалява.
При прекалено високо налягане:
- образува се повече фина мъгла;
- увеличават се загубите от изпарение;
- вятърът оказва по-голямо влияние;
- намалява ефективността на системата.
Поради това правилното хидравлично оразмеряване е толкова важно.
Типични диапазони на работа
| Работен параметър | Типичен диапазон* |
|---|---|
| Радиус | ~7.6 – 15.2 m |
| Сектор | 40° – 360° |
| Pop-up височина | 10 cm |
| Свързване | 3/4″ |
* Стойностите зависят от използваната дюза и работното налягане.
Как се избира правилната дюза?
При професионално проектиране изборът не започва от каталога, а от проекта.
Последователността е следната:
- Определя се геометрията на тревната площ.
- Изчислява се необходимият радиус.
- Анализира се наличният дебит.
- Проверява се работното налягане.
- Избира се подходящата дюза.
- Проверява се скоростта на валеж.
- Определя се времето за поливане.
Този подход гарантира балансирана работа на всички станции.
Принципът Head-to-Head Coverage
Едно от най-важните правила при проектирането е така нареченото Head-to-Head Coverage.
То означава, че струята на всеки разпръсквач трябва да достига до съседния разпръсквач.
Причината е проста: нито един ротор не разпределя водата абсолютно равномерно по целия радиус. Чрез припокриване на струите неравномерностите се компенсират и се постига висока обща равномерност.
Скорост на валеж (Precipitation Rate)
Това е количеството вода, което пада върху тревната площ за единица време, обикновено измервано в mm/h.
Скоростта на валеж зависи от:
- дебита на дюзата;
- сектора на поливане;
- разстоянието между разпръсквачите;
- схемата на разполагане.
Важно е всички ротори в една зона да работят с приблизително еднаква скорост на валеж, за да се избегнат сухи и преовлажнени участъци.
Настройка на сектора
Rain Bird 5004 Plus позволява регулиране на сектора приблизително от 40° до 360°.
Най-често използваните настройки са:
| Местоположение | Сектор |
|---|---|
| Ъгъл | 90° |
| Край на площ | 180° |
| Централна позиция | 360° |
| Неправилна форма | Индивидуално |
Правилният избор на сектор е съществен за равномерното покритие.
Регулиране на радиуса
Освен чрез избора на дюза, радиусът може да бъде коригиран и чрез регулиращия винт.
Тази настройка е предназначена за фини корекции, а не за големи промени. Ако се налага значително намаляване на радиуса, по-доброто решение е използването на по-малка дюза.
Хидравличен баланс
Всички разпръсквачи в една станция трябва да бъдат съобразени с наличния дебит.
Например:
| Разпръсквач | Дебит (примерен) |
|---|---|
| Ротор 1 | 8 l/min |
| Ротор 2 | 8 l/min |
| Ротор 3 | 8 l/min |
| Ротор 4 | 8 l/min |
Общият дебит на зоната трябва да бъде по-нисък от наличния дебит на водоизточника, като се предвиди резерв за стабилна работа.
Практически пример
Да разгледаме тревна площ с размери 16 × 16 m.
Подходящо решение:
- четири ъглови ротора;
- един централен ротор (при необходимост, в зависимост от проекта);
- разстояния, съобразени с реалния радиус на избраната дюза;
- припокриване по принципа Head-to-Head.
Този подход осигурява висока равномерност и оптимално използване на водата.
Често срещани грешки
При проектирането на системи с ротори най-често се наблюдават:
- прекалено големи разстояния между разпръсквачите;
- използване на различни типове ротори в една зона без хидравлично съобразяване;
- смесване на ротори и спрей разпръсквачи в една станция;
- неправилен избор на дюза;
- игнориране на работното налягане;
- липса на припокриване между струите.
Тези грешки могат да доведат до неравномерно поливане, поява на сухи участъци и повишен разход на вода.
Практически съвет от Green Project
При всеки проект първо определяме необходимата геометрия на покритието и едва след това избираме дюзите. Никога не започваме от наличните компоненти или каталожните стойности. Това позволява да се постигне висока равномерност, по-нисък разход на вода и по-здрав тревен чим.
Вътрешна механика, редуктор, сервиз и инженерна диагностика
Green Project Irrigation Academy – Professional Engineering Series
Въведение
Отвън Rain Bird 5004 Plus изглежда като сравнително прост роторен разпръсквач. Под корпуса обаче се намира прецизен механичен възел, проектиран да извърши десетки хиляди цикли на работа при променящо се налягане, различно качество на водата и неблагоприятни климатични условия.
Именно конструкцията на вътрешния механизъм отличава професионалните ротори от евтините аналози. Докато при нискокачествените продукти често се наблюдава неравномерно въртене, блокиране или бързо износване, серията Rain Bird 5000 е разработена с акцент върху дългосрочната надеждност и лесната поддръжка.

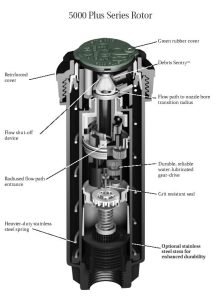

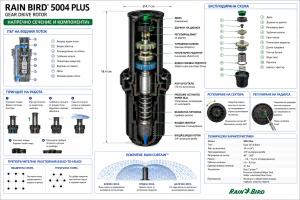

Напречно сечение на Rain Bird 5004 Plus
Основните възли на ротора могат да бъдат представени така:
Всеки от тези компоненти изпълнява конкретна функция и допринася за плавната работа на разпръсквача.
Турбинният механизъм
За разлика от импулсните разпръсквачи, при които движението се създава от ударен механизъм, Rain Bird 5004 Plus използва турбинно задвижване.
Когато водата навлезе в корпуса:
- част от дебита се насочва към турбината;
- турбината започва да се върти;
- въртенето се предава към редуктора;
- редукторът намалява оборотите;
- главата се завърта плавно и равномерно.
Тази конструкция осигурява значително по-тиха работа и по-малко механично натоварване.
Планетарният редуктор
Една от най-важните инженерни характеристики на Rain Bird 5004 Plus е редукторният механизъм.
Неговите основни задачи са:
- намаляване на скоростта на въртене;
- увеличаване на въртящия момент;
- осигуряване на плавно движение;
- стабилна работа при различни налягания.
Благодарение на редуктора въртенето остава равномерно дори при малки промени в дебита.
Water Lubricated Gear Drive
Rain Bird използва водно смазване вместо традиционни масла или греси.
Предимствата са съществени:
- няма риск от стареене на смазочния материал;
- липсва необходимост от периодично обслужване;
- водата охлажда механизма по време на работа;
- намалява се триенето;
- удължава се експлоатационният живот.
Това решение е една от причините серията 5000 да бъде известна с изключително ниските си изисквания за поддръжка.
Pressure Activated Wiper Seal
Уплътнението около pop-up буталото изпълнява две основни функции:
- предотвратява проникването на почва и пясък;
- ограничава изтичането на вода около буталото.
При наличие на налягане уплътнението прилепва плътно към корпуса, което подобрява херметичността и защитава вътрешните механизми.
Тази технология е особено полезна при песъчливи почви или тревни площи, където има риск от попадане на замърсявания.
Възвратната пружина
След приключване на поливането водното налягане спада и възвратната пружина прибира буталото обратно в корпуса.
Изискванията към пружината са високи:
- устойчивост на корозия;
- стабилна сила през целия експлоатационен живот;
- надеждна работа след хиляди цикли.
Слабата или повредена пружина може да доведе до непълно прибиране на разпръсквача и риск от механични повреди при косене.
Филтрация
В основата на ротора е разположен филтър, който задържа по-едрите механични частици.
Това предпазва:
- турбината;
- редуктора;
- дюзата.
При използване на вода от сондаж, кладенец или открит водоизточник е препоръчително към системата да бъде добавен централен филтър, тъй като вграденият филтър не е предназначен да поема големи количества утайки.
Регулиране на сектора
Регулирането на сектора се извършва чрез механизъм в горната част на ротора.
Важно е настройките да се извършват внимателно, като се спазват указанията на производителя. Прекомерното прилагане на сила или опит за завъртане извън допустимия диапазон може да повреди механизма.
След правилна настройка роторът запазва зададения сектор дори след години експлоатация.
Демонтаж и сервиз
Едно от предимствата на Rain Bird 5004 Plus е възможността за обслужване без изкопаване на корпуса.
Типичната последователност е:
- Изключване на водата.
- Повдигане на pop-up буталото.
- Демонтаж на вътрешния механизъм.
- Проверка на дюзата.
- Проверка на филтъра.
- Почистване на компонентите.
- Сглобяване и тест.
Този процес спестява време и намалява риска от увреждане на тревната площ.
Най-чести повреди
Макар Rain Bird 5004 Plus да е изключително надежден, с течение на времето могат да се появят следните проблеми:
Разпръсквачът не се издига
Възможни причини:
- недостатъчно налягане;
- замърсяване около буталото;
- механично блокиране;
- повредена пружина.
Не се върти
Вероятни причини:
- запушена турбина;
- повреден редуктор;
- силно замърсяване;
- недостатъчен дебит.
Намален радиус
Причините могат да бъдат:
- частично запушена дюза;
- ниско налягане;
- неправилно регулиране на радиуса;
- износен филтър.
Теч около корпуса
Най-често причината е:
- износено уплътнение;
- замърсяване на Wiper Seal;
- механично увреждане на буталото.
Практическа диагностика
При сервиз на роторите в Green Project следваме следната последователност:
- Проверка на налягането.
- Проверка на дебита.
- Проверка на сектора.
- Проверка на радиуса.
- Демонтаж на дюзата.
- Проверка на филтъра.
- Проверка на свободното въртене.
- Тест след сглобяване.
Тази методика позволява бързо откриване на повечето неизправности без ненужна подмяна на компоненти.
Експлоатационен живот
При правилен монтаж и добро качество на водата Rain Bird 5004 Plus може да работи надеждно повече от 15 години.
Продължителността на експлоатацията зависи от:
- качеството на водата;
- наличието на филтрация;
- правилното работно налягане;
- редовната профилактика;
- липсата на механични повреди.
В много обекти, които поддържаме, ротори от серията 5000 работят повече от десетилетие без необходимост от сериозен ремонт.
Практически съвет от Green Project
При профилактика никога не сменяме компонент само защото е стар. Първо извършваме диагностика на налягането, дебита и механичното състояние. В голям процент от случаите почистването на филтъра или дюзата възстановява нормалната работа и спестява ненужни разходи на клиента.
Подробно инженерно сравнение с Hunter PGP Ultra, Toro T7 и K-Rain RPS75
Green Project Irrigation Academy – Professional Engineering Series
Въведение
Роторните разпръсквачи от клас 3/4″ са гръбнакът на повечето професионални поливни системи за тревни площи. Макар на пръв поглед всички да изглеждат сходни, между отделните модели съществуват съществени разлики в конструкцията, надеждността, хидравличните характеристики и експлоатационния живот.
В България най-често сравняваните модели са:
- Rain Bird 5004 Plus
- Hunter PGP Ultra
- Toro T7
- K-Rain RPS75
Всеки от тях има своите силни страни и оптимални приложения. В тази част ще ги разгледаме през призмата на реалната инженерна практика, а не само на каталожните спецификации.
Обща философия на конструкцията
Въпреки че всички използват принципа Gear Drive Rotor, производителите следват различен подход.
Rain Bird 5004 Plus
Фокус върху:
- дълъг експлоатационен живот;
- плавно въртене;
- равномерност на поливането;
- минимална поддръжка.
Hunter PGP Ultra
Фокус върху:
- лесно сервизиране;
- висока надеждност;
- бърза настройка;
- богат избор от дюзи.
Toro T7
Проектиран за:
- по-високи дебити;
- професионални спортни терени;
- големи зелени площи;
- интензивна експлоатация.
K-Rain RPS75
Основен акцент:
- добро съотношение цена/качество;
- лесен монтаж;
- приложение в жилищни системи.
Сравнение на конструкцията
| Характеристика | Rain Bird 5004 Plus | Hunter PGP Ultra | Toro T7 | K-Rain RPS75 |
|---|---|---|---|---|
| Gear Drive | ✅ | ✅ | ✅ | ✅ |
| Водно смазване | ✅ | ✅ | ✅ | ✅ |
| Pop-up 10 cm | ✅ | ✅ | ✅ | ✅ |
| Регулируем сектор | ✅ | ✅ | ✅ | ✅ |
| Смяна на дюза без демонтаж | ✅ | ✅ | ✅ | ✅ |
И четирите модела използват сходна базова концепция, но се различават в детайлите на изпълнението.
Надеждност
От нашата практика можем да обобщим следното:
Rain Bird 5004 Plus
Силни страни:
- изключително здрав корпус;
- много надежден редуктор;
- отлично уплътнение;
- добра устойчивост на замърсявания.
Особено подходящ за обекти с интензивна експлоатация.
Hunter PGP Ultra
Предимства:
- доказана надеждност;
- много лесен сервиз;
- широка наличност на резервни части;
- стабилна работа при различни условия.
Един от най-разпространените ротори в света.
Toro T7
Отличава се с:
- масивна конструкция;
- висока устойчивост при тежки условия;
- приложение в професионални спортни съоръжения.
K-Rain RPS75
Предлага добра надеждност за жилищни приложения, но при тежки експлоатационни условия обикновено се предпочитат Rain Bird или Hunter.
Равномерност на поливането
Равномерността зависи не само от ротора, но и от:
- правилния избор на дюза;
- работното налягане;
- схемата на разполагане;
- припокриването на струите.
При правилно проектиране:
Rain Bird 5004 Plus
Технологията Rain Curtain™ осигурява отлично покритие както в близката, така и в далечната зона.
Hunter PGP Ultra
Благодарение на богатия избор от дюзи предлага много добра равномерност и лесно адаптиране към различни проекти.
Toro T7
Подходящ за големи открити площи с високи изисквания към производителността.
K-Rain RPS75
Добри резултати при правилно проектиране, но с по-ограничен избор от аксесоари в сравнение с лидерите на пазара.
Леснота на настройка
| Операция | Rain Bird | Hunter | Toro | K-Rain |
|---|---|---|---|---|
| Смяна на дюза | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ | ⭐⭐⭐⭐☆ |
| Настройка на сектор | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ | ⭐⭐⭐⭐☆ |
| Регулиране на радиус | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ | ⭐⭐⭐⭐☆ |
Разликите не са големи, но Rain Bird и Hunter остават най-интуитивните за монтажниците.
Работа при различни налягания
Един качествен ротор трябва да запази стабилна работа дори при колебания в налягането.
Rain Bird 5004 Plus
Редукторът работи плавно в широк диапазон от работни условия.
Hunter PGP Ultra
Също демонстрира стабилно въртене и е известен с надеждната си работа при правилно проектирани системи.
Toro T7
Оптимален за системи с по-високи дебити и по-големи площи.
K-Rain RPS75
Добро представяне при жилищни приложения, но по-чувствителен към сериозни отклонения в налягането.
Сервиз и резервни части
Това е особено важен фактор при дългосрочната експлоатация.
| Производител | Наличност на резервни части |
|---|---|
| Rain Bird | ⭐⭐⭐⭐⭐ |
| Hunter | ⭐⭐⭐⭐⭐ |
| Toro | ⭐⭐⭐⭐☆ |
| K-Rain | ⭐⭐⭐☆☆ |
За българския пазар Rain Bird и Hunter разполагат с най-добра сервизна обезпеченост.
Приложение според типа обект
| Тип обект | Най-подходящ модел |
|---|---|
| Малък двор | Rain Bird 5004 Plus / Hunter PGP Ultra |
| Среден двор | Rain Bird 5004 Plus |
| Голям частен имот | Rain Bird 5004 Plus / Hunter PGP Ultra |
| Жилищен комплекс | Rain Bird 5004 Plus / Toro T7 |
| Общински парк | Toro T7 / Rain Bird 5004 Plus |
| Спортен терен | Toro T7 / Rain Bird 5004 Plus |
Разходи за експлоатация
Цената на самия ротор представлява само малка част от общата стойност на една поливна система.
Много по-важни са:
- разходите за обслужване;
- необходимостта от резервни части;
- експлоатационният живот;
- времето за сервиз.
От тази гледна точка Rain Bird 5004 Plus и Hunter PGP Ultra предлагат най-ниска обща цена на притежание (Total Cost of Ownership).
Практически наблюдения от Green Project
След стотици изградени и обслужвани системи можем да направим няколко практически извода:
- Rain Bird 5004 Plus впечатлява с плавна работа, отлично уплътнение и много добра равномерност при правилно проектиране.
- Hunter PGP Ultra остава един от най-универсалните ротори и често е предпочитан заради лесното обслужване и широката наличност на части.
- Toro T7 намира приложение основно при големи професионални обекти, където високият дебит и здравата конструкция са решаващи.
- K-Rain RPS75 е удачно решение за жилищни системи с ограничен бюджет, но при дългосрочни проекти с високи изисквания обикновено препоръчваме Rain Bird или Hunter.
Обобщена оценка
| Критерий | Rain Bird 5004 Plus | Hunter PGP Ultra | Toro T7 | K-Rain RPS75 |
|---|---|---|---|---|
| Надеждност | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ |
| Равномерност | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ | ⭐⭐⭐⭐☆ |
| Настройка | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ | ⭐⭐⭐⭐☆ |
| Сервиз | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ | ⭐⭐⭐☆☆ |
| Резервни части | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ | ⭐⭐⭐☆☆ |
| Цена/качество | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐☆ | ⭐⭐⭐⭐☆ |
Заключение
Няма универсален „най-добър“ ротор за всички ситуации. Изборът трябва да се базира на особеностите на конкретния проект.
За повечето жилищни и малки търговски обекти Rain Bird 5004 Plus и Hunter PGP Ultra остават двата най-силни избора. И двата модела са доказали своята надеждност в продължение на десетилетия и предлагат отличен баланс между производителност, лесно обслужване и дълъг експлоатационен живот.
Технически таблици, сервизна диагностика и FAQ
Green Project Irrigation Academy – Professional Engineering Series
Технически характеристики
| Характеристика | Стойност |
|---|---|
| Тип | Gear Drive Rotor |
| Pop-up височина | 10 cm (4″) |
| Присъединяване | 3/4″ вътрешна резба |
| Регулиране на сектор | 40° – 360° |
| Радиус* | приблизително 7.6 – 15.2 m |
| Препоръчително работно налягане* | около 2.8 – 4.5 bar |
| Комплект дюзи | Стандартни + Low Angle |
| Технологии | Rain Curtain™, Pressure Activated Wiper Seal, Water Lubricated Gear Drive |
* Винаги използвайте актуалния технически каталог на производителя при окончателното проектиране.
Примерна таблица за избор на дюза
| Размер на дюзата | Подходящо приложение |
|---|---|
| 1.5 – 2.0 | Малки тревни площи |
| 2.5 – 3.0 | Средни дворове |
| 3.5 – 4.0 | Стандартни жилищни системи |
| 5.0 – 6.0 | Големи тревни площи |
| 7.0 – 8.0 | Паркове и спортни терени |
Забележка: Окончателният избор трябва да се базира на дебита, работното налягане и необходимата норма на валеж.
Примерни препоръчителни разстояния
| Радиус | Разстояние между разпръсквачите |
|---|---|
| 8 m | около 8 m |
| 9 m | около 9 m |
| 10 m | около 10 m |
| 12 m | около 12 m |
| 14 m | около 14 m |
Тези стойности следват принципа Head-to-Head Coverage, който осигурява висока равномерност на напояването.
Примерни схеми на разполагане
Квадратна схема
Подходяща за:
- правоъгълни тревни площи;
- дворове;
- паркове.
Триъгълна схема
Използва се при:
- големи открити площи;
- спортни терени;
- паркове с високи изисквания за равномерност.
Практически препоръки при проектиране
✔ Не смесвайте ротори и спрей разпръсквачи в една и съща зона.
✔ Използвайте еднакъв тип дюзи в рамките на една станция, когато това е възможно.
✔ Проверявайте действителното работно налягане, а не само налягането на водоизточника.
✔ Проектирайте с резерв от дебит за стабилна работа.
✔ Предвиждайте възможност за бъдещо сервизиране.
Контролен списък при монтаж
Преди пускане на системата:
- Проверка на промиването на тръбопроводите.
- Проверка на правилната дюза.
- Настройка на сектора.
- Настройка на радиуса.
- Проверка на филтъра.
- Проверка за течове.
- Проверка на въртенето.
- Проверка на припокриването между струите.
Сервизна диагностика
| Симптом | Вероятна причина | Решение |
|---|---|---|
| Не се издига | Ниско налягане, замърсяване | Проверка на налягането и почистване |
| Не се върти | Замърсен редуктор или турбина | Демонтаж и почистване |
| Намален радиус | Запушена дюза | Почистване или смяна |
| Теч около корпуса | Износено уплътнение | Подмяна на уплътнението |
| Неравномерно поливане | Неправилно проектиране | Преразглеждане на разположението и дюзите |
Профилактика
Пролет
- проверка на всички ротори;
- регулиране на секторите;
- почистване на филтрите;
- тест на всички станции.
Лято
- проверка на радиуса;
- контрол на равномерността;
- корекция според растежа на растителността.
Есен
- почистване;
- намаляване на времената за поливане;
- подготовка за зимна консервация.
FAQ
Подходящ ли е Rain Bird 5004 Plus за малък двор?
Да, ако необходимият радиус съответства на геометрията на площта. При много тесни пространства спрей разпръсквачите или MP Rotator могат да бъдат по-подходящ избор.
Може ли да се използва със сондаж?
Да, при условие че помпената система осигурява необходимия дебит и стабилно работно налягане.
Колко дълго издържа?
При правилен монтаж и добра филтрация експлоатационният живот често надхвърля 15 години.
Кога трябва да се сменя дюзата?
Само при:
- механично увреждане;
- износване;
- промяна на проекта;
- необходимост от различен дебит.
Подходящ ли е за спортни терени?
Да. Серията 5000 се използва успешно при футболни, тренировъчни и други тревни площи, когато проектът е правилно оразмерен.
Заключение
Rain Bird 5004 Plus е един от най-утвърдените роторни разпръсквачи в професионалното напояване. Неговата надеждна механика, водно смазван редуктор, технологията Rain Curtain™ и високата равномерност на поливане го правят предпочитан избор както за жилищни, така и за обществени обекти.
Когато е правилно проектиран, съобразен с наличния дебит и налягане и оборудван с подходящите дюзи, този модел осигурява дългогодишна безпроблемна работа, висока ефективност и икономично използване на водните ресурси.
В комбинация с качествен контролер, добре оразмерени електромагнитни клапани и професионално изпълнение, Rain Bird 5004 Plus остава едно от най-добрите решения за изграждане на надеждни автоматизирани поливни системи.
