Rain Bird PGA Ultimate Guide

Пълно инженерно ръководство за електромагнитните клапани Rain Bird PGA

Как работи серията PGA, как се избира правилният размер и какво трябва да знаем за монтажа, хидравликата и поддръжката

Въведение: защо електромагнитният клапан е един от най-важните компоненти на поливната система

Когато разглеждаме добре изграден двор, вниманието обикновено е насочено към тревата, растенията, разпръсквачите и автоматичното управление. Рядко се замисляме за компонентите, които остават под земята и извършват работата си без да ги виждаме. Един от тях е електромагнитният клапан. Той определя кога водата да достигне до дадена зона, колко надеждно ще се прекъсва подаването и доколко лесно системата ще може да бъде обслужвана след години експлоатация.
При малки жилищни системи клапанът може да изглежда като обикновена пластмасова част с два отвора и електрическа намотка. В действителност това е хидравлично управляван механизъм, в който налягането, еластичността на мембраната, пилотният канал, електромагнитът и геометрията на корпуса трябва да работят съвместно. Неправилният избор или монтаж може да доведе до постоянно пропускане, бавно затваряне, неравномерно поливане, шум, загуби на налягане и трудна диагностика.
Rain Bird PGA е серия електромагнитни клапани, предназначена за жилищни и професионални поливни системи, включително обекти с по-големи дебити. Серията предлага размери 1″, 1½“ и 2″, различни конфигурации на корпуса и варианти на управление според конкретния модел. Производителят посочва работен диапазон на налягането от приблизително 1,04 до 10,4 bar и дебит до 568 l/min за серията, като допустимият диапазон зависи от конфигурацията и наличието на допълнителен регулатор.
Това ръководство разглежда Rain Bird PGA от гледна точка на проектирането и реалната експлоатация: конструкция, принцип на действие, технически характеристики, избор на размер, загуби на налягане, електрическо свързване, монтаж, грешки, диагностика и сравнение с Hunter, Toro, Irritrol и евтините алтернативи.

Какво представлява Rain Bird PGA?

Rain Bird PGA е електромагнитен клапан с мембранно управление. Той се използва за автоматично отваряне и затваряне на водния поток към отделна поливна зона или група консуматори, когато хидравличният проект допуска това. Клапанът се управлява от електрически соленоид, който отваря или затваря малък пилотен канал. Промяната в налягането над мембраната позволява на основния воден поток да премине през клапана или прекъсва преминаването му.
В стандартна система с контролер на 24 V AC всеки клапан е свързан към изход за съответната станция и към общ проводник. Когато контролерът стартира зоната, подава напрежение към соленоида. Клапанът се отваря и водата достига до разпръсквачите или капковата мрежа. След приключване на програмата напрежението се прекъсва и клапанът се затваря.
PGA не е контролер и не определя сам графика за поливане. Той е изпълнителният компонент, който изпълнява командата на контролера. Системата включва още водоизточник, филтри, помпа при необходимост, тръбопроводи, разпръсквачи или капкови линии и подходящи защитни устройства.
За общата логика на автоматизацията вижте и Rain Bird ESP-TM2 Ultimate Guide, а за професионално управление на по-големи системи прочетете Rain Bird ESP-LXME2 Ultimate Guide.

История и развитие на продуктовата линия

Rain Bird развива оборудване за напояване от десетилетия и е сред разпознаваемите производители в професионалния сектор. С течение на времето продуктовите линии се разширяват от базови компоненти за автоматично поливане до системи за управление на големи терени, сензори, дебитомери, контролери и решения за дистанционен мониторинг.
PGA е част от портфолиото на Rain Bird за електромагнитни клапани, предназначени за по-широк диапазон от дебити и приложения. Серията е изградена около практични характеристики: здрав корпус от полимерен материал, мембранно управление, обслужваем соленоид, ръчно управление и възможност за допълнително регулиране на налягането чрез съвместим модул PRS-Dial. Производителят предлага документация, чертежи и 3D BIM модели за отделните размери, което е полезно за проектанти и монтажни фирми.
Важно е да не приписваме на серията функции, които принадлежат на други продукти. PGA е самият клапан. Регулирането на изходното налягане изисква съвместим допълнителен модул, а дистанционното управление зависи от контролера и системната конфигурация. Разликата между клапан, контролер, регулатор и сензор трябва да бъде ясна още при проектирането.

Къде се използва Rain Bird PGA?

Частни градини и големи дворове

В частните имоти PGA може да управлява зони с ротори, спрей разпръсквачи или капково напояване, когато дебитът и хидравличните условия отговарят на характеристиките на избрания модел. При голям двор надеждният клапан има значение не само за удобството, но и за достъпа до сервиз. Ако клапанът е поставен в добре оразмерена шахта, техникът може да провери соленоида, ръчното управление и връзките, без да се налага разкопаване на градината.

Хотели, жилищни комплекси и бизнес сгради

При тези обекти поливането често се извършва през нощта, когато няма персонал на терен. Клапаните трябва да работят последователно и предвидимо, а монтажът трябва да позволява бърза диагностика. При множество зони дефектът на един клапан може да засегне голяма площ или да доведе до продължително подаване на вода.

Паркове и спортни терени

Големите зелени площи често изискват по-голям дебит и по-големи диаметри на тръбопроводите. Именно тук моделите 150-PGA и 200-PGA могат да бъдат разгледани като част от професионален проект. Окончателният избор обаче трябва да се базира на изчисленията, а не само на размера на основната тръба.

Системи с помпа или сондаж

При водоснабдяване от сондаж клапанът е само част от хидравличната система. Помпата трябва да осигурява необходимите дебит и налягане при едновременно работещата зона. Ако помпата е неправилно избрана, дори качествен клапан няма да компенсира недостатъчния воден ресурс. За контрол на реалния воден поток може да се разгледа и Hunter HC Flow Meter Ultimate Guide.

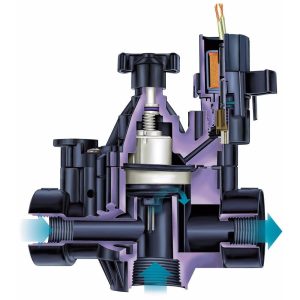

Конструкция на Rain Bird PGA: какво има вътре?

Корпус

Корпусът е изработен от здрав полимерен материал, включително подсилен найлон според описанието на серията. Той оформя входа, изхода, камерата на мембраната и каналите, по които водата преминава. Корпусът трябва да издържа на работното налягане и да запазва геометрията си при продължителна експлоатация.
При монтажа е важно да се избягва усукване на корпуса чрез прекомерно затягане на резбовите връзки. Натоварването от тръбите трябва да се поема от правилно подредените фитинги и тръбопровод, а не от самия клапан.

Мембрана

Мембраната е основният подвижен елемент на клапана. Тя отделя управляващата камера от главния воден поток. Когато налягането над нея е по-високо, мембраната остава притисната към седлото и клапанът е затворен. Когато пилотният канал се отвори и налягането в управляващата камера намалее, налягането от входната страна повдига мембраната и клапанът се отваря.
Този принцип позволява малък соленоид да управлява сравнително голям воден поток. Соленоидът не трябва механично да повдига цялата мембрана срещу пълното налягане в тръбата. Той управлява малкия пилотен отвор, а разликата в налягането върши основната работа.

Пилотен канал и филтриране

Малкият управляващ канал е критичен за работата. Ако в него попаднат песъчинки, утайки или други замърсявания, клапанът може да започне да затваря бавно, да пропуска или да не се отваря нормално. Rain Bird посочва филтриран пилотен поток като една от характеристиките на серията, предназначена да намалява риска от замърсяване и запушване на каналите.
Това не означава, че клапанът може да работи без подходяща филтрация. При вода от сондаж, резервоар или друг източник с утайки трябва да се предвиди филтър, съобразен с качеството на водата и изискванията на системата.

Соленоид

Соленоидът е електромагнитният задвижващ елемент. Той включва намотка, подвижна сърцевина и пружина. При подаване на съвместимото напрежение магнитното поле придвижва сърцевината и променя състоянието на пилотния канал. При прекъсване на захранването пружината връща механизма в изходно положение.
Rain Bird описва еднокомпонентна конструкция на соленоида със задържана сърцевина и пружина, което улеснява обслужването и намалява вероятността дребни части да бъдат изгубени при сервиз.

Ръчно управление и регулатор на дебита

PGA има възможност за ръчно управление, което позволява техникът да тества клапана без да стартира програма от контролера. Конкретният начин на ръчно задействане трябва да се провери в ръководството за съответния модел.
Регулаторът на дебита позволява да се ограничи потокът през клапана. Той не е заместител на правилното оразмеряване и не трябва да се използва за компенсиране на неподходящи диаметри, недостатъчно налягане или неправилно разделяне на зоните.

Възможност за PRS-Dial

Към съвместимите PGA модели може да се добави модул PRS-Dial за регулиране на изходното налягане. Rain Bird посочва диапазон до 6,9 bar за тази опция. Реалният диапазон на регулиране зависи от наличното входно налягане и конкретната конфигурация.
Регулирането на налягането е особено полезно, когато системата включва различни типове разпръсквачи или когато проектът изисква контролирано налягане след клапана. При капково напояване обаче трябва да се съобразят и изискванията на филтъра, регулатора и капкообразувателите.

Принцип на работа: как клапанът отваря и затваря водния поток

Работният цикъл може да се раздели на няколко етапа.
1. Команда от контролера. Контролерът активира изхода на съответната станция и подава управляващо напрежение към соленоида.
2. Движение на сърцевината. Електромагнитното поле придвижва сърцевината и отваря пилотния канал.
3. Промяна на управляващото налягане. Водата от управляващата камера се освобождава през пилотния канал. Налягането над мембраната спада.
4. Отваряне на мембраната. Налягането от входната страна повдига мембраната и водата преминава през основния проход.
5. Работа на поливната зона. Водата достига до разпръсквачите или капковата мрежа. Дебитът се определя от налягането, съпротивлението на тръбопроводите и консуматорите.
6. Затваряне. Когато контролерът прекрати командата, соленоидът се връща в изходно положение. Пилотният канал се затваря, налягането в управляващата камера се възстановява и мембраната затваря основния проход.
Забавеното затваряне е важна особеност при поливните клапани. Ако потокът бъде прекъснат прекалено рязко, може да възникне хидравличен удар. Rain Bird посочва бавното затваряне като характеристика, която помага да се ограничи този риск. Това не премахва необходимостта от правилно проектирана помпена система, подходящи скорости на водата и защита при резки промени на потока.

Технически характеристики на Rain Bird PGA

Следващата таблица обобщава основните характеристики на серията. При поръчка винаги трябва да се провери конкретният продуктов код, защото размерът на присъединяването, типът резба, соленоидът и конфигурацията могат да се различават според пазара.

Техническите стойности за серията са публикувани от Rain Bird. Диапазоните не означават, че всеки размер може да работи с всеки дебит от общия диапазон. Размерът, дебитът, загубите на налягане и типът на присъединяването трябва да бъдат проверени за конкретния модел.

Размери на корпуса

Производителят публикува следните ориентировъчни габарити за стандартните модели:

При добавяне на PRS-Dial височината се увеличава. Размерите са важни при избор на клапанна шахта, особено ако в нея трябва да се разположат няколко клапана, колектор, филтър, кранове и кабелни връзки.

Как се избира правилният размер?

Най-честата грешка е клапанът да се избере само според диаметъра на тръбата. Номиналният размер е важен, но не е достатъчен. Трябва да знаем реалния дебит на зоната, налягането преди клапана, допустимата загуба на налягане, дължината и диаметъра на тръбите, както и типа на разпръсквачите.
Представете си зона с дебит 4 m³/h. Това са приблизително 67 l/min. Друг участък може да има същия диаметър на тръбата, но дебитът да бъде 10 m³/h. Натоварването върху клапана и загубите на налягане ще бъдат различни.
Проектантът трябва да провери работната точка в таблиците на производителя. Не е достатъчно да се знае, че клапанът издържа определено максимално налягане. Важно е колко налягане остава след клапана при реалния дебит.

Практическа последователност за избор

1. Определете необходимия дебит на всяка зона.
2. Измерете или изчислете наличното налягане при работеща система.
3. Изберете предварителен размер на клапана според дебита и присъединяването.
4. Проверете загубата на налягане в таблиците на Rain Bird.
5. Проверете дали налягането след клапана е достатъчно за разпръсквачите или капковото оборудване.
6. Проверете съвместимостта на резбите и фитингите.
7. Предвидете място за сервиз и възможност за изолиране на клапанната група.
   Експертен съвет: ако дебитът е близо до горната граница на избрания модел, не приемайте автоматично, че системата ще работи добре. Изчислете загубите на налягане и проверете дали разпръсквачите ще получат необходимите условия за работа.

Загуби на налягане: защо размерът на клапана има значение

Всеки клапан създава съпротивление на водния поток. Част от наличното налягане се губи при преминаването през корпуса, мембраната и вътрешните канали. Колкото по-голям е дебитът, толкова по-големи могат да бъдат загубите.

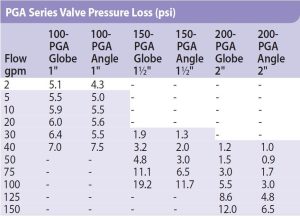

В техническите таблици на Rain Bird се вижда, че загубата се променя според дебита и конфигурацията на корпуса. Например при определени работни точки 1″ моделът има по-висока загуба на налягане от по-големите модели. При 2″ клапаните загубата при съпоставим дебит може да бъде по-ниска. Точната стойност трябва да се прочете от таблицата за конкретния модел и конфигурация, а не да се приема по общо правило.
Това е особено важно при роторни разпръсквачи. Ако системата е проектирана на границата на необходимото налягане, допълнителната загуба през клапана може да намали радиуса, да влоши разпределението на водата и да създаде сухи участъци.
При капковото напояване проблемът може да се прояви по различен начин. Ако налягането на входа е недостатъчно, крайните участъци на линията могат да получават по-малък дебит. Ето защо клапанът трябва да бъде разглеждан като част от цялата хидравлична схема, а не като самостоятелен продукт.
За избор на разпръсквачи и управление на водата вижте Rain Bird 5004 Plus Ultimate Guide, Rain Bird 1804: спрей разпръсквач 10 cm и Hunter MP Rotator Ultimate Guide.

Монтаж на Rain Bird PGA: правилната последователност

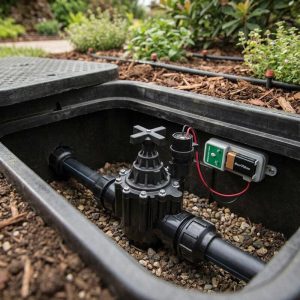

1. Подготовка на клапанната шахта

Шахтата трябва да осигурява достъп до корпуса, соленоида и ръчния регулатор. Не я оразмерявайте само според външните размери на клапана. Оставете място за фитингите, кабелите и инструмента, необходим за обслужване.
Дъното трябва да позволява оттичане и да не превръща шахтата в постоянно пълна с вода камера. Кабелните връзки трябва да бъдат изпълнени с подходящи водоустойчиви конектори. Не разполагайте капаци, тръби или други компоненти така, че да блокират достъпа до соленоида.

2. Проверка на посоката на потока

Преди сглобяване проверете стрелката или маркировката върху корпуса. Клапанът трябва да бъде монтиран в правилната посока. Обърнатият клапан може да не работи правилно или да не се затваря надеждно.

3. Изграждане на тръбните връзки

Резбите трябва да бъдат съвместими с фитингите. Проверете дали моделът е с BSP или друга резба, тъй като несъвместимите стандарти могат да създадат течове или да повредят корпуса. Не използвайте клапана като опора за затягане на тръбата и не допускайте напрежение от неправилно подравнени фитинги.

4. Свързване на соленоида

При стандартен 24 V AC соленоид се свързва един проводник към изхода на съответната станция, а другият към общия проводник. При обичайните AC соленоиди полярността не е определяща, но схемата на конкретния модел винаги има предимство. Използвайте кабел с подходящо сечение и водоустойчиви връзки, предназначени за подземна употреба.
Не свързвайте директно клапана към мрежово напрежение. Използвайте само съвместимото управляващо захранване от контролера или подходяща система за управление.

5. Първоначален тест

Преди да заровите шахтата или да приключите терена, пуснете всяка зона ръчно. Проверете за течове при входа и изхода, около капака, при соленоида и по всички резбови връзки. Уверете се, че клапанът се отваря и затваря нормално, а разпръсквачите работят при очакваното налягане.

6. Промиване на системата

При ново строителство тръбите могат да съдържат стружки, пясък, остатъци от монтаж или почва. Промийте системата по подходяща процедура преди нормална експлоатация. Не допускайте замърсяванията да попаднат в мембраната и пилотния канал.

Чести грешки при проектиране

Избор само по диаметър. Две тръби с еднакъв номинален размер могат да обслужват зони с много различен дебит. Изборът трябва да отчита реалната работна точка.
Пренебрегване на загубите на налягане. Клапанът може да се отваря, но системата след него да не получава достатъчно налягане. Това често се забелязва едва след настройката на разпръсквачите.
Неправилно групиране на консуматорите. Зони с различни потребности, например ротори и капково напояване, обикновено трябва да бъдат отделени според дебита, налягането и режима на поливане.
Липса на филтрация. При вода с пясък или утайки пилотните канали и мембранните механизми са изложени на по-висок риск от замърсяване.
Недостатъчно място за сервиз. Клапан, който е трудно достъпен, увеличава времето и разходите при всяка бъдеща повреда.
Неподходяща помпена автоматика. Клапанът не може да компенсира помпа, която не осигурява необходимия дебит и напор. Управлението на помпата и защитата от работа на сухо трябва да бъдат проектирани отделно.

Чести грешки при монтаж

Неправилна посока на потока

Преди монтаж проверявайте маркировката на корпуса. Не разчитайте на визуалната форма на клапана.

Прекомерно затягане

Полимерният корпус не трябва да бъде подложен на прекомерна механична сила. Използвайте подходящи инструменти и съвместими фитинги.

Неизолирани кабелни връзки

Обикновените усукани проводници и изолирбандът не са надеждно решение за постоянно подземно приложение. Влагата може да причини корозия, прекъсвания и нестабилна работа.

Неправилно свързан общ проводник

Ако общият проводник е прекъснат или лошо свързан, няколко клапана могат да отказват едновременно. Проверете общата линия преди да сменяте всички соленоиди.

Непромита тръбна мрежа

Остатъците от монтажа могат да блокират мембраната. Промиването е част от правилното въвеждане в експлоатация.

Пропуснат тест след монтажа

Визуалната проверка не е достатъчна. Всяка зона трябва да бъде стартирана и спряна, за да се провери целият цикъл.

Диагностика: какво да проверим, когато Rain Bird PGA не работи

Клапанът не се отваря

Проверете дали контролерът подава команда, измерете напрежението на изхода при активна станция и проверете състоянието на кабела и соленоида. Ако електрическата част е изправна, проверете дали има достатъчно входно налягане и дали мембраната или пилотният канал не са блокирани.

Клапанът не се затваря

Възможните причини включват замърсяване под мембраната, проблем с пилотния канал, повредена мембрана или неправилно сглобяване след сервиз. Не започвайте с подмяна на целия клапан, преди да проверите тези елементи.

Клапанът пропуска вода след спиране

Проверете дали мембраната прилепва правилно към седлото, дали има замърсяване и дали соленоидът се връща в изходно положение. Ако клапанът е разглобяван, проверете дали всички части са поставени правилно и дали уплътненията не са повредени.

Налягането след клапана е ниско

Проверете налягането преди и след клапана при работеща зона. След това проверете филтъра, крана, тръбопровода, броя работещи разпръсквачи и наличния дебит от водоизточника. Ниското налягане невинаги означава повреден клапан.

Клапанът бръмчи или работи нестабилно

Проверете напрежението под товар, електрическите връзки, съвместимостта на соленоида и състоянието на управляващия механизъм. При помпени системи проверете и за резки колебания в налягането.

Практически инженерни казуси

Казус 1: голям частен двор с ротори

Да приемем, че една зона включва няколко роторни разпръсквача и има изчислен дебит 7 m³/h, или приблизително 117 l/min. Това е примерен казус, а не измерване от конкретен обект. Проектантът трябва да сравни работната точка с таблиците за загуби на налягане и да провери дали моделът 100-PGA е подходящ или трябва да се разгледа 150-PGA.
Ако се избере клапан само защото тръбата е 1″, може да се получи излишно голяма загуба на налягане. В резултат роторите може да не достигат проектния радиус и равномерността на поливането да се влоши.

Казус 2: капково напояване в декоративни лехи

При капково напояване дебитът може да бъде сравнително нисък, а замърсяванията да имат голямо значение. Важно е да се осигури филтрация, да се провери минималният дебит на клапана и да се съобразят изискванията на капковите линии. При ниски дебити Rain Bird препоръчва особено внимание към филтрацията и настройката на регулатора на дебита.
В подобна система големият клапан не е автоматично по-добър. Нужен е модел, който работи надеждно при реалния дебит и не създава ненужни усложнения при регулирането.

Казус 3: хотел с нощно поливане

При хотел или жилищен комплекс зоните могат да работят през нощта, когато няма човек на място. Клапаните трябва да бъдат организирани в достъпни шахти, маркирани и тествани поотделно. Препоръчително е да има схема на клапанната група, обозначение на всяка зона и описана процедура за ръчно спиране при авария.
Тук изборът на PGA може да бъде оправдан от изискванията за сервиз и надеждност, но само ако останалите компоненти са правилно оразмерени.

Реален проект на Green Project

В сайта на Green Project е публикуван проект за поливна система в Малинова долина, захранвана от кладенец и хидрофорна помпа. Описанието посочва четири поливни кръга и използване на разпръсквачи Rain Bird 3500 и 5004, както и Hunter SRM и Pro-Spray с дюзи MP Rotator. Това е пример за реална система, в която изборът на всеки клапан трябва да бъде съобразен с водоизточника и дебита на отделните зони. Публикуваната страница не посочва, че на този обект са използвани клапани PGA, затова проектът е пример за системно проектиране, а не доказателство за монтаж на конкретния модел. Вижте проекта в Малинова долина.

Rain Bird PGA срещу Hunter, Toro, Irritrol и евтините аналози

Няма универсален победител във всяка категория. Правилният избор зависи от дебита, налягането, наличните резервни части, цената на обслужването, контролера и изискванията на обекта.

Rain Bird PGA срещу Hunter

Hunter предлага различни серии електромагнитни клапани, включително PGV. При сравнение трябва да се изберат конкретни модели със съпоставим размер и работен диапазон. Не е коректно да се сравнява PGA 2″ с малък клапан 1″ само по цена. Проверете техническите характеристики, наличните резервни части и съвместимостта с останалото оборудване. За конструкцията и практическата работа на Hunter прочетете Hunter PGV: пълното инженерно ръководство.

Rain Bird PGA срещу Toro

Toro също предлага електромагнитни клапани за жилищни и професионални системи. При избор сравнете загубите на налягане, диапазона на дебита, възможността за ръчно управление, наличието на резервни части и условията за сервиз. Ако останалата система вече използва Toro, унифицирането на компонентите може да улесни обслужването.

Rain Bird PGA срещу Irritrol

Irritrol е друг познат производител на оборудване за автоматизирано напояване. Сравнението трябва да бъде между конкретни серии и размери, а не между марки като цяло. Проверете допустимото налягане, минималния дебит, типа соленоид и изискванията за филтрация.

Rain Bird PGA срещу евтини китайски аналози

Ниската покупна цена може да изглежда привлекателна, особено при голям брой клапани. Рискът е, че техническата документация, точността на размерите, качеството на мембраната и наличността на резервни части може да са по-непредвидими. Това не означава, че всеки продукт от Китай е некачествен. Произходът сам по себе си не е достатъчен критерий. Важно е да се провери производителят, спецификацията, гаранцията, повторяемостта на качеството и възможността за сервиз.

Предимства и недостатъци на Rain Bird PGA

Предимства

Широк работен диапазон. Серията покрива широк диапазон от налягане и дебит, което позволява използване в различни приложения при правилен избор на модел.
Здрав корпус. Конструкцията е предназначена за експлоатация в поливни системи, където клапанът многократно преминава през цикли на отваряне и затваряне.
Обслужваем соленоид. Еднокомпонентната конструкция със задържана сърцевина и пружина улеснява сервизната работа.
Ръчно управление. Полезно при пускане в експлоатация, тестове и диагностика.
Регулиране на дебита. Позволява настройка на потока в рамките на предвиденото от производителя.
Опция за регулиране на налягането. Съвместимият PRS-Dial дава възможност за контрол на изходното налягане.
Професионална документация. Наличието на технически листове, таблици за загубите и BIM модели улеснява проектирането и специфицирането.

Недостатъци

По-висока първоначална цена от някои бюджетни клапани. При голям брой зони разликата в покупната цена може да бъде значителна.
Нужда от правилно оразмеряване. Качественият клапан не компенсира неправилен хидравличен проект.
Зависимост от чистотата на водата. Замърсяванията могат да нарушат работата на мембраната и пилотния канал, затова филтрацията трябва да е съобразена с източника.
Допълнителни разходи за регулатор. Ако проектът изисква PRS-Dial, това е допълнителен компонент, който трябва да бъде предвиден в бюджета.
Нужда от достъпна клапанна шахта. Монтажът на трудно достъпно място увеличава времето и разходите за бъдеща поддръжка.

Колко струва евтината алтернатива в дългосрочен план?

Покупната цена не е единственият разход. При клапан, който е заровен в шахта и управлява автоматична зона, трябва да се отчита и цената на диагностиката, труда, подмяната, повторното свързване и възстановяването на терена.
Следният пример е ориентировъчен модел за сравнение, а не пазарна оферта или гарантиран сценарий:

В този пример евтиният клапан остава по-евтин дори след една сервизна намеса. Следователно не е коректно да твърдим, че професионалният продукт винаги се изплаща финансово. Икономическата полза зависи от вероятността за повреда, цената на водата, трудовите разходи, риска от теч и последствията за растителността.

При хотел, обществен парк или скъпо озеленяване последиците от отказ могат да бъдат по-значими от разликата в цената на клапана. При малка система с лесен достъп и ограничен бюджет по-евтин вариант може да бъде приемлив, ако има надеждна спецификация и сервизна поддръжка.

Пет причини професионалните фирми да избират Rain Bird

1. Документирани технически характеристики. Проектантът може да провери работното налягане, дебита, размерите и загубите на налягане.
2. Сервизируеми компоненти. При повреда може да се извърши целенасочена диагностика вместо автоматична подмяна на цялата система.
3. Опции за настройка. Регулирането на дебита и съвместимият PRS-Dial позволяват адаптиране към определени проектни условия.
4. Налична продуктова документация. Техническите листове и чертежите помагат при проектиране, офериране и подготовка на сервизна документация.
5. Възможност за системно проектиране. Клапанът може да бъде интегриран с контролери, сензори, филтри и останалите компоненти на една цялостна поливна система.
Тези аргументи не означават, че Rain Bird е най-добрият избор във всеки проект. Те показват защо серията PGA заслужава разглеждане при професионални приложения, когато конкретният модел отговаря на хидравличните условия.

Как да разпознаете оригинален Rain Bird PGA?

Проверете няколко неща, вместо да се доверявате само на външния вид.
Маркировки и продуктов код. Сравнете модела върху корпуса и опаковката с официалната документация.
Качество на корпуса и сглобката. Огледайте резбите, съединителните повърхности, капака, винтовете и соленоида. Грубите отливки или неравномерните резби са причина за допълнителна проверка, но сами по себе си не доказват произхода.
Документация. Поискайте технически лист, инструкция и информация за съвместимите резервни части.
Проследим доставчик. Купувайте от търговец, който може да посочи продуктов код, гаранционни условия и произход на стоката.
Съответствие на характеристиките. Проверете дали посочените размер, тип соленоид, работно налягане и дебит отговарят на документацията на Rain Bird.
Важно: не може надеждно да се установи оригиналността само по една снимка. При съмнение потърсете потвърждение от производителя или официален дистрибутор.
За конкретните варианти на PGA може да разгледате Rain Bird 100-PGA 1″ 24V и Rain Bird 200-PGA 2″ 24V.

Митове и факти за електромагнитните клапани

Мит: по-големият клапан винаги е по-добър. Факт: размерът трябва да отговаря на дебита, загубите на налягане и присъединяването. Прекалено голям компонент може да увеличи разходите, без да носи реална полза.
Мит: ако клапанът щраква, значи работи правилно. Факт: щракването показва движение на соленоида, но не доказва, че мембраната се отваря или затваря правилно.
Мит: клапанът сам регулира налягането. Факт: стандартният клапан управлява потока. За регулиране на изходното налягане е необходим съвместим модул, когато това се изисква от проекта.
Мит: филтрацията не е нужна, защото клапанът има вътрешни филтри. Факт: вътрешните филтри не заменят правилно проектираната филтрация на водоизточника.
Мит: всяко пропускане означава повредена мембрана. Факт: причината може да бъде замърсяване, блокирал пилотен канал, проблем със соленоида или неправилно сглобяване.
Мит: всички клапани 24 V AC са взаимозаменяеми. Факт: трябва да се проверят размерът, дебитът, работното налягане, конструкцията и съвместимостта с контролера.

Експертни съвети от практиката

Съвет 1: маркирайте всяка клапанна зона с номер и кратко описание. Това спестява време при сервиз и сезонна профилактика.
Съвет 2: снимайте клапанната шахта преди засипване и пазете схема на връзките. Снимката е полезна при бъдещи ремонти.
Съвет 3: проверявайте дебита и налягането при реално работеща зона, а не само при затворена система.
Съвет 4: при вода от сондаж проверявайте филтрацията и натрупването на утайки според качеството на водата.
Съвет 5: не използвайте регулатора на дебита, за да прикриете проблем с помпата или неправилно разделени зони.
Съвет 6: при сезонно спиране на системата следвайте процедурата за зимна консервация, подходяща за конкретния обект и тръбопровод.
Съвет 7: ако клапанът не се затваря, изолирайте причината, преди да сменяте целия компонент. Проверете механизма, соленоида и замърсяванията.

Често задавани въпроси за Rain Bird PGA

1. Какво представлява Rain Bird PGA?

Rain Bird PGA е серия електромагнитни клапани с мембранно управление, използвани за автоматично управление на водния поток в поливни системи.

2. Какви размери се предлагат?

Основните модели от серията са 100-PGA с размер 1″, 150-PGA с размер 1½“ и 200-PGA с размер 2″. Проверявайте точния продуктов код и вида на резбата преди поръчка.

3. Какво работно налягане поддържа PGA?

Rain Bird публикува работен диапазон за серията от приблизително 1,04 до 10,4 bar. Проверете спецификацията на конкретния модел и конфигурация.

4. Какъв е максималният дебит?

За серията е посочен дебит до 568 l/min без PRS-Dial, но това не означава, че всеки размер поддържа този дебит. Изборът трябва да се направи според таблиците на производителя.

5. Работи ли Rain Bird PGA на 24 V AC?

Стандартните модели се предлагат с 24 V AC соленоид. Съществуват и варианти с импулсен соленоид за съвместими батерийни контролери. Проверете конкретната версия.

6. Може ли да се управлява ръчно?

Да, серията включва възможност за ръчно задействане според конструкцията на модела. Използвайте процедурата от инструкцията на производителя.

7. Каква е функцията на мембраната?

Мембраната отваря или затваря основния воден проход в зависимост от налягането в управляващата камера.

8. Какво представлява пилотният канал?

Това е малък управляващ канал, чрез който соленоидът променя налягането над мембраната. Замърсяването му може да наруши работата на клапана.

9. Има ли PGA регулатор на дебита?

Да, серията предлага управление на дебита. Регулирането трябва да се използва в рамките на предвидената от производителя настройка.

10. Какво е PRS-Dial?

PRS-Dial е допълнителен модул за регулиране на изходното налягане при съвместими клапани. Той не е стандартно включен във всеки комплект.

11. Защо клапанът не се отваря?

Възможни причини са липса на управляващо напрежение, повреден соленоид, прекъснат кабел, недостатъчно налягане или замърсен управляващ механизъм.

12. Защо клапанът не се затваря?

Проверете мембраната, пилотния канал, соленоида и възможните замърсявания. Не подменяйте целия клапан, преди да се установи причината.

13. Трябва ли да се монтира филтър пред клапана?

При вода със замърсявания или утайки филтрацията е особено важна. Типът филтър трябва да бъде избран според водоизточника и останалите компоненти.

14. Може ли PGA да се използва при сондаж?

Да, ако дебитът, налягането, филтрацията и помпената система са проектирани правилно. Клапанът не компенсира недостатъчна производителност на помпата.

15. Може ли да управлява капково напояване?

Да, когато работният дебит и налягането отговарят на изискванията на клапана и капковата система. Обикновено трябва да се предвидят подходящи филтрация и регулиране на налягането.

16. Каква е разликата между 100-PGA, 150-PGA и 200-PGA?

Основните разлики са в номиналния размер, габаритите и хидравличните характеристики. Не избирайте модела само по диаметъра на тръбата.

17. Rain Bird PGA по-добър ли е от Hunter PGV?

Не може да се даде универсален отговор без сравнение на конкретни размери и работни точки. Съпоставете загубите на налягане, диапазона на дебита, сервиза и общата цена на системата.

18. Как да разпозная оригинален Rain Bird PGA?

Проверете маркировките, продуктовия код, документацията, гаранцията и проследимостта на доставчика. Външният вид сам по себе си не е достатъчен.

19. Колко често трябва да се обслужва клапанът?

Честотата зависи от качеството на водата, натоварването и условията на обекта. Добра практика е клапаните да се проверяват при сезонния пуск, при необичайна работа и като част от плановата профилактика.

20. Къде мога да закупя Rain Bird PGA?

В Aquaholic се предлагат клапани от серията Rain Bird PGA. Проверете актуалната наличност, размера, цена, захранването и продуктовия код преди поръчка: Rain Bird PGA в Aquaholic.

Заключение: надеждността започва от правилния проект

Rain Bird PGA е серия електромагнитни клапани, която заслужава внимание при професионални автоматизирани поливни системи. Конструкцията с мембранно управление, ръчната активация, регулирането на дебита и възможността за допълнителен PRS-Dial осигуряват полезни възможности за проектиране и обслужване. Но нито един компонент не може да компенсира неправилно избран дебит, недостатъчно налягане, замърсена вода или некачествен монтаж.
Правилният подход започва с изчисляване на дебита и налягането, продължава с избор на подходящ модел и завършва с внимателен монтаж и тест на всяка зона. Добре оразмерената клапанна шахта, правилно свързаните кабели, ефективната филтрация и наличната сервизна документация могат да спестят време и разходи през целия експлоатационен живот на системата.
Ако планирате нова поливна система или модернизация на съществуваща инсталация, екипът на Green Project може да помогне с проектирането, подбора на компонентите и изграждането на надеждно автоматизирано напояване. Разгледайте и наличните продукти в Aquaholic, за да изберете подходящия Rain Bird PGA според конкретните параметри на проекта.
