Защо Rain Bird 3504 се превърна в един от най-успешните компактни ротори в света

Green Project Irrigation Academy – Professional Engineering Series

Въведение

Когато се говори за компактни роторни разпръсквачи, професионалистите почти винаги посочват два модела като еталон в този клас – Hunter PGJ и Rain Bird 3504.

И двата продукта са разработени за малки и средни тревни площи, но следват различна инженерна философия. Докато Hunter изгражда PGJ като умалена версия на легендарния PGP Ultra, Rain Bird създава 3504 като напълно самостоятелна конструкция, проектирана с една основна цел – максимална надеждност при минимална сложност.

Днес Rain Bird 3504 се използва в милиони жилищни и обществени поливни системи по света и е предпочитан избор за компактни тревни площи, където се изискват прецизност, икономичност и дълъг експлоатационен живот.

Историята на серията 3500

Rain Bird е една от най-старите компании в областта на напояването. През десетилетията тя разработва множество поколения роторни разпръсквачи – от големите модели за паркове и спортни терени до компактни решения за жилищни дворове.

Серията 3500 е създадена като отговор на нарастващото търсене на ротор, който да покрива площите между класическите спрей разпръсквачи и по-големите модели като Rain Bird 5004.

Основните цели при разработването са:

• компактни размери;
• нисък разход на вода;
• лесна настройка;
• висока устойчивост на замърсяване;
• надеждна работа в продължение на години.

Какъв проблем решава Rain Bird 3504?

При малките тревни площи стандартните спрей разпръсквачи често работят с висока валежна норма. Това увеличава риска от повърхностно оттичане, особено при по-тежки почви или терени с наклон.

От друга страна, големите ротори не могат да бъдат използвани ефективно в ограничени пространства.

Rain Bird 3504 запълва именно тази празнина.

Той предлага:

• регулируем радиус;
• плавно въртене;
• по-ниска валежна норма;
• по-добра устойчивост на вятър;
• компактни размери.

Така проектантът получава значително повече свобода при проектиране на малки и средни поливни зони.

Къде намира приложение Rain Bird 3504?

Благодарение на работния си диапазон, Rain Bird 3504 е подходящ за:

• еднофамилни дворове;
• редови къщи;
• жилищни комплекси;
• обществени зелени площи;
• офис паркове;
• хотелски градини;
• училищни дворове;
• декоративни тревни площи.

Особено ефективен е при правоъгълни и неправилни терени, където компактният радиус позволява прецизно покритие без излишно поливане на алеи, фасади или паркинги.

Инженерната философия на Rain Bird

През годините Rain Bird следва една последователна концепция:

По-малко компоненти, по-висока надеждност.

Тази философия личи и при модела 3504.

Инженерите се стремят да:

• намалят броя на подвижните елементи;
• оптимизират водния поток;
• ограничат вътрешните загуби на налягане;
• улеснят сервизното обслужване.

Резултатът е компактен ротор с конструкция, която остава надеждна дори при интензивна експлоатация.

Основни предимства

Сред най-силните страни на Rain Bird 3504 са:

• компактен корпус;
• прецизно регулиране на сектора;
• плавно въртене;
• сменяеми дюзи;
• ниски експлоатационни разходи;
• отлична наличност на резервни части.

Именно тази комбинация го прави предпочитан както от проектанти, така и от монтажници и сервизни специалисти.

Rain Bird 3504 в продуктовата гама

В серията роторни разпръсквачи на Rain Bird моделите могат условно да бъдат разграничени така:

Тази подредба показва ясно, че 3504 е естественият избор за компактни тревни площи, при които стандартният спрей вече не е достатъчен, а 5004 би бил прекалено голям.

Практически наблюдения от Green Project

В нашата практика Rain Bird 3504 се използва основно при жилищни обекти със средно големи тревни площи, където се търси комбинация от компактни размери, равномерно покритие и висока надеждност.

Най-често го прилагаме в системи, изградени изцяло с продукти на Rain Bird, което улеснява поддръжката и осигурява пълна съвместимост между компонентите.

След години експлоатация моделът показва стабилна работа, а необходимостта от сервиз обикновено се ограничава до профилактика, почистване и евентуална смяна на дюзи или уплътнения.

Инженерна конструкция и анализ на вътрешния механизъм

Green Project Irrigation Academy – Professional Engineering Series

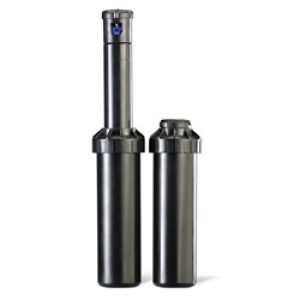

Външно Rain Bird 3504 изглежда като типичен компактен ротор. Под корпуса му обаче се крие прецизен механизъм, разработен така, че да работи надеждно в продължение на десетки хиляди цикли.

Докато много производители се стремят да добавят все повече функции, инженерната философия на Rain Bird при серията 3500 е различна – максимална надеждност чрез оптимизирана конструкция.

Всеки вътрешен компонент е проектиран с ясна цел:

• минимални хидравлични загуби;
• устойчивост на износване;
• плавно въртене;
• лесна поддръжка;
• дълъг експлоатационен живот.

Именно това прави Rain Bird 3504 предпочитан избор за професионални инсталатори по целия свят.

Основни конструктивни възли

Rain Bird 3504 може да бъде разделен на следните основни инженерни възли:

• корпус;
• капачка;
• издигащ се щранг (Pop-Up Riser);
• многоустно уплътнение;
• възвратна пружина;
• турбинен механизъм;
• редуктор;
• механизъм за обръщане на посоката;
• държач на дюзата;
• сменяеми дюзи.

Всеки възел е проектиран така, че да може да бъде обслужван без необходимост от подмяна на целия разпръсквач.

Корпусът

Корпусът изпълнява две задачи:

• защитава вътрешния механизъм;
• осигурява стабилно закрепване в почвата.

Rain Bird използва инженерен полимер с висока механична якост, устойчив на:

• UV лъчение;
• температурни колебания;
• химикали, съдържащи се във водата;
• удари при косене;
• механично натоварване.

Особено внимание е отделено на дебелината около резбата и капачката, тъй като това са зоните с най-високо натоварване.

Pop-Up щранг

Щрангът е подвижният елемент, който излиза над терена при подаване на вода.

Неговите функции са:

• носи турбинния механизъм;
• осигурява водния път към дюзата;
• поддържа оста на въртене;
• гарантира плавно движение.

Rain Bird използва много гладка външна повърхност, която намалява триенето и удължава живота на уплътнението.

Многоустно уплътнение

Един от най-важните компоненти при всеки Pop-Up разпръсквач е уплътнението.

При Rain Bird 3504 то изпълнява едновременно няколко функции:

• предотвратява изтичане на вода;
• почиства щранга при прибиране;
• ограничава навлизането на пясък и почва;
• намалява триенето.

Благодарение на тази конструкция рискът от блокиране вследствие на замърсяване е значително намален.

Възвратната пружина

След приключване на поливането водното налягане спада.

Тогава възвратната пружина прибира щранга обратно в корпуса.

Изискванията към нея са:

• постоянна сила;
• устойчивост на умора;
• защита от корозия;
• дълъг експлоатационен живот.

Rain Bird използва неръждаема стомана с висока еластичност, осигуряваща надеждна работа дори след години експлоатация.

Турбинният механизъм

Турбината представлява основният задвижващ елемент на ротора.

След навлизане в корпуса част от водния поток се насочва към турбинното колело.

При преминаването си водата:

• упражнява сила върху лопатките;
• завърта турбината;
• създава необходимия въртящ момент за целия механизъм.

Конструкцията е оптимизирана така, че да работи стабилно дори при сравнително нисък дебит.

Редукторът

Турбината се върти с много висока скорост.

За да се постигне плавно движение на струята, Rain Bird използва редуктор, който:

• намалява оборотите;
• увеличава въртящия момент;
• осигурява равномерно въртене;
• предпазва механизма от резки натоварвания.

Редукторът е един от компонентите, които определят дълготрайността на целия ротор.

Механизъм за обръщане на посоката

Когато струята достигне края на предварително зададения сектор, вътрешен механизъм променя посоката на въртене.

Това става автоматично и без рязко спиране.

Предимствата са:

• равномерна скорост;
• по-малко механично натоварване;
• по-ниско износване;
• по-прецизно покритие.

Именно тази плавна промяна на посоката отличава професионалните ротори от по-нискокачествените продукти.

Държачът на дюзата

Държачът изпълнява две основни функции:

• фиксира сменяемата дюза;
• осигурява правилното насочване на струята.

Конструкцията позволява:

• лесна смяна на дюзите;
• почистване;
• регулиране на радиуса.

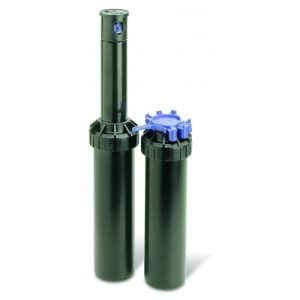

Комплектът дюзи

Rain Bird 3504 използва комплект сменяеми дюзи, които позволяват адаптиране към различни размери на площите.

Подборът на дюзата определя:

• дебита;
• радиуса;
• валежната норма;
• размера на водните капки.

Благодарение на това един и същ модел ротор може да бъде използван в множество различни проекти.

Водният поток през Rain Bird 3504

Последователността на работа е следната:

1. Водата навлиза през входната резба.
2. Налягането издига щранга.
3. Част от потока задвижва турбината.
4. Турбината предава движението към редуктора.
5. Редукторът върти държача на дюзата.
6. Основният поток преминава към дюзата.
7. Формира се компактна струя.
8. Струята се движи плавно в зададения сектор.

Тази последователност се повтаря непрекъснато през целия цикъл на поливане.

Производствена прецизност

Rain Bird отделя сериозно внимание на производствените допуски.

Контролират се:

• концентричността на щранга;
• профилът на турбината;
• зъбните колела на редуктора;
• геометрията на корпуса;
• контактните повърхности на уплътненията.

Тази висока точност гарантира плавна работа, ниско вътрешно триене и минимално износване.

Практически наблюдения от Green Project

При сервизиране на Rain Bird 3504 най-често установяваме:

• отлично запазен корпус;
• минимално износване на редуктора;
• добра работа на турбинния механизъм;
• надеждно функционираща пружина дори след дългогодишна експлоатация.

В повечето случаи профилактиката включва единствено:

• почистване;
• промиване;
• проверка на дюзата;
• смяна на уплътнението при необходимост.

Това потвърждава репутацията на модела като един от най-надеждните компактни ротори в своя клас.

Хидродинамика, формиране на струята и инженерна оптимизация на водния поток

Green Project Irrigation Academy – Professional Engineering Series

Въведение

Ако конструкцията определя надеждността на един роторен разпръсквач, то хидродинамиката определя неговата ефективност.

При Rain Bird 3504 инженерите са проектирали вътрешния воден път така, че всяка капка вода да изпълнява двойна функция:

• да осигури енергия за въртенето на механизма;
• да формира стабилна и равномерна поливна струя.

Това изглежда просто, но всъщност представлява сложен баланс между налягане, дебит, скорост на водата и геометрия на вътрешните канали.

Именно тази оптимизация прави Rain Bird 3504 един от най-ефективните компактни ротори на пазара.

Как започва работният цикъл?

След като електромагнитният клапан отвори зоната, водата започва да изпълва тръбопровода.

В момента, в който достигне корпуса на Rain Bird 3504, започват едновременно няколко процеса.

Първо, налягането преодолява силата на възвратната пружина и издига щранга над терена.

След това потокът се разделя на два основни клона.

Първият задвижва турбината.

Вторият преминава към дюзата и формира основната струя.

Именно това разпределение е едно от най-интересните инженерни решения в конструкцията.

Разпределение на енергията

Цялата налична енергия във водата не се използва само за напояване.

Тя се разделя между две задачи.

Част от енергията

служи за:

• въртене на турбината;
• задвижване на редуктора;
• обръщане на посоката.

Основната част

остава за:

• формиране на струята;
• достигане на необходимия радиус;
• равномерно разпределение на водата.

Инженерната задача е тези два процеса да бъдат в идеален баланс.

Турбината

Вътрешната турбина представлява малко хидравлично колело.

Водният поток преминава през специално оформени направляващи канали.

Лопатките са проектирани така, че:

• да използват максимално кинетичната енергия;
• да намалят турбуленцията;
• да работят стабилно при различни налягания.

Дори малки промени във формата на лопатките могат да окажат влияние върху:

• скоростта на въртене;
• разхода на енергия;
• равномерността на поливането.

Защо е необходим редуктор?

Турбината се върти изключително бързо.

Ако тази скорост се предаде директно към дюзата:

• струята ще обикаля прекалено бързо;
• почвата няма да успее да абсорбира достатъчно вода;
• ще се получи неравномерно овлажняване.

Редукторът намалява оборотите десетки пъти.

Така струята се движи плавно и всяка точка от тревната площ получава приблизително еднакво количество вода.

Формиране на струята

След преминаване през механизма водата достига до дюзата.

Тук се случва вторият ключов процес.

Дюзата преобразува вътрешния поток в компактна поливна струя.

При проектирането ѝ инженерите търсят баланс между:

• радиус;
• дебит;
• размер на капките;
• устойчивост на вятър.

Колкото по-прецизна е геометрията на дюзата, толкова по-висока е ефективността на целия разпръсквач.

Размерът на капките

Един от най-пренебрегваните показатели е големината на капките.

Прекалено малки капки

водят до:

• отклоняване от вятъра;
• по-бързо изпарение;
• по-ниска ефективност.

Прекалено големи капки

могат да причинят:

• преовлажняване;
• уплътняване на почвата;
• локални ерозионни процеси.

Rain Bird 3504 е проектиран така, че да осигурява оптимален размер на капките за жилищни поливни системи.

Влияние на работното налягане

Работното налягане оказва директно влияние върху:

• скоростта на турбината;
• радиуса;
• дебита;
• формата на струята.

При ниско налягане

наблюдаваме:

• намален радиус;
• нестабилно въртене;
• по-ниска равномерност.

При прекалено високо налягане

се увеличават:

• разпрашаването;
• загубите от вятър;
• механичното натоварване.

Поради тази причина професионалните проектанти винаги работят с динамично измерено налягане, а не със статичното налягане на водопровода.

Влияние на дебита

Всеки ротор има определен оптимален диапазон на дебита.

Недостатъчният дебит може да доведе до:

• нестабилна работа;
• непълно издигане на щранга;
• намален радиус.

Прекомерният дебит също не е желателен, защото:

• увеличава скоростта на водата;
• повишава турбуленцията;
• не подобрява съществено покритието.

Оптималният дебит винаги се определя чрез избор на подходяща дюза.

Защо дюзите са толкова важни?

Много инсталатори обръщат внимание основно на модела на ротора.

Всъщност именно дюзата определя голяма част от неговото поведение.

Тя влияе върху:

• дебита;
• радиуса;
• валежната норма;
• устойчивостта на вятър.

Затова правилният избор на дюза е също толкова важен, колкото и изборът на самия разпръсквач.

Хидравлични загуби

При движението си през корпуса водата неизбежно губи част от енергията си.

Rain Bird намалява тези загуби чрез:

• плавни вътрешни преходи;
• минимален брой резки завои;
• оптимизиран профил на каналите;
• прецизни производствени допуски.

Така по-голяма част от енергията достига до дюзата.

Работа при вятър

Компактната струя е една от причините Rain Bird 3504 да бъде предпочитан пред стандартните спрей разпръсквачи.

По-големите водни капки:

• се отклоняват по-малко;
• достигат по-точно до целевата площ;
• намаляват загубите от изпарение.

Това е особено важно при открити дворове, паркове и обществени пространства.

Практически пример

Да разгледаме тревна площ с размери 10 × 14 m.

При използване на спрей разпръсквачи ще бъдат необходими повече поливни точки и ще се постигне по-висока валежна норма.

При правилно проектирана система с Rain Bird 3504:

• броят на разпръсквачите намалява;
• покритието остава равномерно;
• проникването на водата в почвата е по-добро;
• рискът от повърхностно оттичане е по-малък.

Практически наблюдения от Green Project

При реални обекти сме установили, че най-добри резултати се получават, когато:

• всички ротори в зоната използват правилно подбрани дюзи;
• работят при еднакво динамично налягане;
• са разположени по принципа Head-to-Head Coverage;
• системата е добре филтрирана и промита преди първоначалното пускане.

При тези условия Rain Bird 3504 осигурява изключително стабилна работа и висока равномерност на напояването в продължение на години.

Настройка, избор на дюзи и професионално проектиране

Green Project Irrigation Academy – Professional Engineering Series

Въведение

Един от основните фактори, които определят качеството на една поливна система, не е изборът на разпръсквач, а начинът, по който той е настроен и проектиран.

Дори най-добрият ротор няма да осигури равномерно напояване, ако:

• секторът не е правилно регулиран;
• дюзата не е съобразена с наличния дебит;
• разпръсквачите не са разположени правилно;
• работното налягане е извън оптималния диапазон.

От практиката на Green Project можем да кажем, че повече от 80% от проблемите при жилищните поливни системи са резултат от неправилно проектиране, а не от дефектни компоненти.

Настройване на сектора

Rain Bird 3504 позволява регулиране на работния сектор в диапазона 40°–360°.

Това дава възможност един и същ модел да бъде използван както в:

• ъгли;
• крайни участъци;
• тесни зелени ивици;
• централни позиции.

Настройката се извършва от горната част на ротора чрез регулиращ винт и механизма за настройка на сектора.

Една от силните страни на Rain Bird е, че настройката може да се извършва лесно както при първоначалния монтаж, така и по време на последваща експлоатация.

Избор на правилен сектор

Най-често използваните настройки са:

Важно правило е секторът да следва реалната форма на тревната площ, а не да се използва максималният възможен ъгъл.

Всеки градус извън озеленената зона означава загуба на вода.

Регулиране на радиуса

Освен сектора, Rain Bird 3504 позволява фина настройка на радиуса.

Това се извършва чрез регулиращ винт, който частично изменя струята.

Фината настройка е подходяща за:

• избягване на поливане върху алеи;
• защита на фасади;
• компенсиране на малки разлики в терена;
• прецизно довършване на проекта.

Важно е да се подчертае, че регулиращият винт не замества правилния избор на дюза.

Ако е необходимо голямо намаляване на радиуса, трябва да бъде избрана по-малка дюза.

Избор на дюза

При Rain Bird 3504 дюзата определя почти всички основни работни характеристики.

Тя влияе върху:

• дебита;
• радиуса;
• размера на капките;
• валежната норма;
• устойчивостта на вятър.

Изборът започва не от желаното разстояние, а от:

• наличния дебит;
• работното налягане;
• броя ротори в зоната;
• формата на площта.

Това е основен принцип при професионалното проектиране.

Принципът „Head-to-Head“

Един от най-важните принципи при проектирането на роторни системи е покритие „глава до глава“ (Head-to-Head Coverage).

Това означава, че струята на всеки разпръсквач трябва да достига точно до съседния разпръсквач.

Причината е проста.

Интензивността на поливане не е еднаква по целия радиус.

Най-много вода пада близо до ротора, а най-малко – в края на струята.

Само припокриването между съседните разпръсквачи компенсира тази разлика и осигурява равномерно овлажняване.

Типични грешки при монтаж

Недостатъчно припокриване

Последствия:

• сухи участъци;
• пожълтяване на тревата;
• неравномерно развитие.

Прекомерно припокриване

Води до:

• излишен разход на вода;
• локално преовлажняване;
• развитие на гъбични заболявания;
• поява на мъх.

Неправилно нивелиране

Ако капачката остане:

• прекалено високо – пречи на косачката;
• прекалено ниско – събира почва и замърсявания.

Правилното положение е горният капак да бъде на нивото на готовия терен.

Смесване със спрей разпръсквачи

Често срещана грешка е комбинирането на:

• Rain Bird 3504;
• статични спрей разпръсквачи;

в една и съща поливна зона.

Това почти винаги води до различна валежна норма и неравномерно поливане.

Работа при различни видове почви

Песъчливи почви

Позволяват:

• по-дълги поливки;
• по-висок дебит;
• по-бързо инфилтриране.

Глинести почви

Изискват:

• по-кратки цикли;
• повече повторения;
• по-бавно подаване на вода.

Именно тук компактният ротор има предимство пред спрей разпръсквачите, тъй като работи с по-ниска валежна норма.

Работа при наклонен терен

При терени с наклон Rain Bird 3504 показва много добро поведение благодарение на:

• по-големите водни капки;
• по-ниската валежна норма;
• по-доброто проникване в почвата.

При по-стръмни терени се препоръчва използването на циклично поливане (Cycle & Soak), което позволява на водата да попие между отделните поливни цикли и значително намалява риска от повърхностно оттичане.

Практически пример

Да разгледаме тревна площ с размер 12 × 16 m.

След хидравличен анализ се избира конфигурация с Rain Bird 3504, разположени по схема „глава до глава“.

Резултатът е:

• равномерно покритие;
• нисък разход на вода;
• минимални загуби от вятър;
• добра инфилтрация на почвата;
• лесна бъдеща поддръжка.

Това е типичен пример за приложение на Rain Bird 3504 в жилищен двор.

Практически съвети от Green Project

При монтаж на Rain Bird 3504 винаги следваме няколко основни правила:

✔ промиваме тръбопровода преди монтаж;

✔ използваме качествени гъвкави връзки за намаляване на механичното натоварване;

✔ проверяваме динамичното налягане преди избор на дюзи;

✔ настройваме сектора преди окончателното нивелиране;

✔ проверяваме реалното покритие при работеща система, а не само по проект.

Тези стъпки значително намаляват необходимостта от последващи настройки и сервизни посещения.

Rain Bird 3504 срещу Hunter PGJ: инженерно сравнение без маркетингови митове

Green Project Irrigation Academy – Professional Engineering Series

Въведение

Ако попитате десет проектанти кой е най-добрият компактен ротор за жилищни поливни системи, почти винаги ще получите два отговора:

• Rain Bird 3504
• Hunter PGJ

Това не е случайно.

През последните две десетилетия именно тези два модела се превърнаха в световен стандарт за компактни роторни разпръсквачи.

Интересното е, че въпреки сходното им приложение, двата продукта са разработени по различна инженерна философия.

Hunter поставя акцент върху наследяването на доказаната конструкция на PGP Ultra, докато Rain Bird следва концепцията за максимална надеждност чрез конструктивна простота.

Именно затова сравнението между тях трябва да бъде направено обективно, без маркетингови твърдения и без предварително определен победител.

Конструктивна философия

Rain Bird 3504

Основната идея е:

Максимална надеждност с минимален брой компоненти.

Конструкцията е компактна, лесна за обслужване и оптимизирана за дълъг експлоатационен живот.

Hunter PGJ

При PGJ инженерите използват концепцията:

Миниатюрна версия на Hunter PGP Ultra.

Това означава сходен принцип на работа, подобен турбинен механизъм и много плавно въртене.

Качество на корпуса

Извод: На практика няма измерима разлика в качеството на корпуса.

Турбинен механизъм

Rain Bird използва много компактна турбина с оптимизиран воден поток.

Hunter използва механизъм, който конструктивно наподобява този при PGP Ultra.

Практически резултат

При много ниско динамично налягане Rain Bird 3504 често показва малко по-стабилна работа, но разликата е минимална и зависи от конкретната инсталация.

Комплект дюзи

И двата производителя предлагат богат избор от оригинални дюзи.

Rain Bird

Предимства:

• лесна идентификация;
• прецизно подбрани дебити;
• плавно увеличаване между размерите.

Hunter

Предимства:

• богат избор;
• отлична съвместимост с останалата продуктова гама;
• широко използвани от проектантите.

Практически и двата комплекта позволяват отлично оразмеряване на жилищни системи.

Регулиране на сектора

И двата модела позволяват регулиране приблизително от 40° до 360°.

От гледна точка на монтажника:

• настройката е лесна;
• достъпът е удобен;
• последващата корекция е бърза.

Тук също не може да се излъчи категоричен победител.

Работа при вятър

Компактните струи на двата ротора осигуряват:

• добро проникване;
• минимално разпрашаване;
• стабилен радиус.

При правилно работно налягане разликите са практически незабележими.

Работа при замърсена вода

Това е важен критерий при реалните инсталации.

При системи без добра филтрация:

Rain Bird 3504 демонстрира много добра устойчивост благодарение на оптимизираните вътрешни канали.

Hunter PGJ също работи надеждно, но както при всеки професионален ротор, редовната филтрация остава ключова за дълготрайността.

Сервизиране

Rain Bird

Предимства:

• лесно разглобяване;
• лесна смяна на дюзите;
• достъпни резервни части.

Hunter

Предимства:

• отлична наличност на резервни части;
• широко разпространение;
• познат механизъм за повечето сервизни техници.

И двата модела получават максимална оценка по този показател.

Разходи за експлоатация

След правилен монтаж основните разходи са:

• периодична профилактика;
• промиване;
• смяна на уплътнения при необходимост;
• подмяна на износени дюзи.

Нито един от двата модела няма съществено предимство по отношение на експлоатационните разходи.

Практически наблюдения на Green Project

През последните години сме инсталирали както Hunter PGJ, така и Rain Bird 3504 в множество жилищни проекти.

Наблюденията ни показват:

✔ и двата модела работят надеждно при правилно проектирана система;

✔ качеството на монтажа оказва много по-голямо влияние върху крайния резултат, отколкото изборът между двата производителя;

✔ най-честите проблеми произтичат от неправилно хидравлично оразмеряване, а не от самите ротори.

Инженерна оценка

Кой модел бихме избрали?

Вместо да обявяваме „победител“, предпочитаме следния професионален подход:

Изберете Rain Bird 3504, когато:

• системата е изградена основно с компоненти Rain Bird;
• желаете унифицирана поддръжка и резервни части;
• вече използвате програматори, клапани и аксесоари Rain Bird.

Изберете Hunter PGJ, когато:

• системата е базирана на продукти Hunter;
• търсите максимална съвместимост с PGP Ultra и останалата гама на Hunter;
• предпочитате еднаква логика на настройка във всички поливни зони.

Заключение

След детайлен инженерен анализ можем уверено да кажем, че Rain Bird 3504 и Hunter PGJ са два от най-добрите компактни роторни разпръсквача, създавани някога за жилищни поливни системи.

Разликите между тях са сравнително малки и рядко са определящи за успеха на проекта.

Истинската разлика се прави от:

• качествения проект;
• правилното хидравлично изчисление;
• професионалния монтаж;
• точната настройка;
• редовната профилактика.

Именно тези фактори гарантират, че независимо дали ще бъде избран Rain Bird 3504 или Hunter PGJ, системата ще работи надеждно и ефективно в продължение на много години.

Приложение А

Диагностика и отстраняване на неизправности (Troubleshooting Guide)

Rain Bird 3504

Таблица 1. Разпръсквачът не се издига

Таблица 2. Разпръсквачът се издига, но не се върти

Таблица 3. Малък радиус

Таблица 4. Неравномерно поливане

Таблица 5. Върти се само в една посока

Най-чести сервизни операции

✔ Почистване на дюзата

✔ Смяна на дюзата

✔ Смяна на уплътнение

✔ Смяна на пружина

✔ Промиване

✔ Проверка на налягането

✔ Проверка на дебита

Приложение Б

Годишен план за профилактика

Приложение В

Контролен списък при монтаж

Преди монтажа

□ Проверено работно налягане

□ Проверен наличен дебит

□ Проверени нивелации

□ Проверени радиуси

□ Проверени секторите

След монтажа

□ Промиване на тръбопровода

□ Монтаж на дюзите

□ Проверка на въртенето

□ Настройка на секторите

□ Проверка на радиуса

□ Проверка Head-to-Head

□ Проверка за течове

□ Финален тест

Приложение Г

Очакван експлоатационен живот

* При правилно проектирана система, чиста вода и редовна профилактика.

Заключение

Rain Bird 3504 заслужено се нарежда сред най-успешните компактни роторни разпръсквачи в света. Съчетавайки надеждна механика, оптимизирана хидравлика и лесна поддръжка, той е отлично решение за жилищни, обществени и малки търговски обекти.

Когато е правилно проектиран, монтиран и поддържан, този модел може да работи безпроблемно в продължение на десетилетия, като осигурява равномерно и ефективно напояване при минимални експлоатационни разходи.

>> Може да проверите актуалната цена на разпръсквач Rain Bird 3504 в on-line магазина ни www.aquaholic.bg
