Как една малка дюза промени начина, по който проектираме автоматизираните поливни системи

Въведение

Преди повече от двадесет години проектантите на автоматизирани поливни системи се изправят пред един и същ проблем. От една страна разполагат със статичните спрей дюзи, които осигуряват отлично покритие на малки площи, но работят с висок дебит и голяма скорост на валеж. От друга страна са роторните разпръсквачи, които използват значително по-малко вода за единица време, но са предназначени за големи тревни площи и не могат да бъдат ефективно използвани в малки дворове.

Липсва решение, което да комбинира предимствата и на двата типа разпръсквачи.

Точно тук се появява технологията MP Rotator.

Днес тя е стандарт при проектирането на милиони автоматизирани поливни системи по целия свят. Независимо дали става дума за малък двор пред еднофамилна къща, хотелски комплекс, обществен парк или представителна офис сграда, ротационните дюзи на Hunter са предпочитан избор заради икономията на вода, равномерното разпределение на валежа и надеждността си.

Но защо една сравнително малка дюза успява да промени цяла индустрия?

Отговорът се крие не само в конструкцията ѝ, а в начина, по който тя решава един фундаментален проблем на всяка поливна система – ефективното използване на водата.

Историята на MP Rotator

Най-добрите инженерни решения почти винаги се раждат като отговор на реален проблем.

В края на деветдесетте години австралийският инженер Брад Фокс започва да експериментира с идея, която по онова време изглежда необичайна. Вместо водата да се разпръсква под формата на постоянно водно ветрило, както правят класическите спрей дюзи, той разработва механизъм, който разделя струята на няколко тънки потока. Те се въртят бавно около оста си и покриват площта постепенно.

Резултатите са впечатляващи.

Разходът на вода намалява.

Почвата усвоява влагата по-добре.

Оттичането почти изчезва.

Тревните площи започват да изглеждат значително по-равномерни.

Технологията бързо привлича вниманието на Hunter Industries. Компанията придобива разработката и инвестира сериозни средства в нейното усъвършенстване. Следват години на изпитвания, оптимизация и разширяване на продуктовата гама.

Днес MP Rotator се предлага в десетки разновидности и се използва в повече от сто държави. За много проектанти това вече не е алтернатива на спрей дюзите, а предпочитан стандарт.

Защо традиционните спрей дюзи имат ограничения

За да разберем защо MP Rotator е толкова успешен, първо трябва да разгледаме ограниченията на класическите спрей дюзи.

Статичната дюза работи като вентилатор. Тя разпръсква голямо количество вода за кратък период от време. Това означава висока скорост на валеж, която често надхвърля способността на почвата да абсорбира водата.

При песъчливи почви това не представлява сериозен проблем.

При глинести терени ситуацията е различна.

Когато количеството вода, което достига до повърхността, е по-голямо от способността на почвата да я поеме, започва повърхностно оттичане.

Получават се локви.

По наклонените терени водата започва да се стича.

Тревата в горната част изсъхва.

В долната част се преовлажнява.

Това е една от най-честите причини собствениците да смятат, че автоматизираната им поливна система „не работи добре“, въпреки че всички компоненти функционират правилно.

Проблемът не е в системата.

Проблемът е в избора на технология.

Експертен съвет

Много хора се опитват да компенсират неравномерното поливане, като увеличават времето за работа на програматора.

Това почти никога не решава проблема.

Обикновено само увеличава разхода на вода и задълбочава преовлажняването на определени участъци.

По-доброто решение е използването на дюзи с по-ниска скорост на валеж и правилно проектиране на системата.

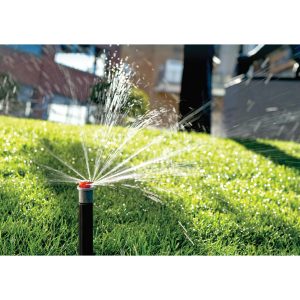

Какво представлява Hunter MP Rotator

На пръв поглед MP Rotator изглежда като обикновена дюза.

Монтира се върху стандартен корпус, например Hunter Pro-Spray, използва същата резба и не изисква специални инструменти.

Истинската разлика се намира във вътрешността.

Вместо водата да напуска дюзата под формата на непрекъснато водно ветрило, тя преминава през прецизно проектиран механизъм, който я разделя на няколко ясно оформени струи.

След това струите започват да се въртят с постоянна скорост около оста на дюзата.

Това движение не е случайно.

Всеки ъгъл, всяка скорост на въртене и всяка форма на струята са изчислени така, че в рамките на един пълен цикъл цялата площ да получи почти еднакво количество вода.

Именно това е причината MP Rotator да се отличава с изключително добра равномерност на поливането.

Как работи технологията Multi Trajectory

Една от най-характерните особености на MP Rotator е технологията Multi Trajectory.

При нея различните струи се движат под различен ъгъл.

Някои достигат близките участъци.

Други покриват средната зона.

Трети достигат максималния радиус.

По този начин не се получава концентриране на водата само по периферията или само около разпръсквача.

Резултатът е значително по-добро разпределение на валежа в сравнение с традиционните решения.

Това е една от причините тревните площи, поливани с MP Rotator, често да изглеждат по-равномерни дори когато общото количество използвана вода е по-малко.

Защо ниската скорост на валеж е толкова важна

Една от най-съществените разлики между MP Rotator и класическите спрей дюзи е скоростта на валеж.

При традиционните дюзи водата достига до почвата много бързо.

При MP Rotator процесът е значително по-плавен.

Това позволява на почвата да поема влагата постепенно.

Особено при тежки почви това има огромно значение.

Вместо да се образуват локви, водата прониква към кореновата система.

Вместо повърхностно оттичане се получава дълбоко овлажняване.

Вместо тревата да развива плитки корени, тя започва да изгражда по-устойчива коренова система.

Това е една от основните причини тревните площи, напоявани правилно с ротационни дюзи, да понасят по-добре летните горещини.

Практически пример

Представете си двор с площ около 250 квадратни метра и тежка глинеста почва.

При използване на стандартни спрей дюзи след около десет минути започват да се образуват локви около част от разпръсквачите.

Собственикът решава да намали времето за поливане.

След няколко седмици тревата започва да пожълтява.

Причината не е липсата на вода.

Причината е, че голяма част от нея никога не достига до корените.

След подмяна на дюзите с MP Rotator и пренастройване на програматора тревната площ започва да се възстановява още през първия месец.

Разходът на вода също намалява.

Това е типичен пример как правилният избор на технология може да бъде по-важен от увеличаването на времето за поливане.

Всички серии Hunter MP Rotator и как да изберете правилния модел

Една от причините MP Rotator да се използва в толкова разнообразни проекти е богатата продуктова гама. На пръв поглед всички модели изглеждат сходни, но всъщност всяка серия е разработена за конкретен диапазон на радиусите и специфични приложения.

Това позволява на проектанта да избере най-подходящата дюза според формата на тревната площ, наличното налягане и необходимия дебит, без да прави компромис с равномерността на поливането.

Най-важното правило е просто:

Не избираме дюзата според корпуса на разпръсквача. Избираме я според площта, която трябва да бъде напоена.

Именно тук много начинаещи допускат първата си грешка.

Серия MP800

MP800 е сравнително ново попълнение в семейството на Hunter и е разработена за площи, които доскоро се обслужваха почти изцяло от стандартни спрей дюзи.

Типичният работен радиус е приблизително между 1,8 и 3,5 метра.

Това прави серията изключително подходяща за:

• тесни тревни ивици;
• малки вътрешни дворове;
• пространства между алеи;
• декоративни тревни площи;
• малки градини в градска среда.

Въпреки компактните си размери MP800 запазва всички предимства на технологията MP Rotator.

Ниската скорост на валеж позволява използването ѝ дори върху тежки почви, където стандартните спрей дюзи често създават локви.

Практиката показва, че именно при малките площи разликата в качеството на поливането се забелязва най-бързо.

Серия MP1000

MP1000 е един от най-продаваните модели в света.

Причината е проста.

Огромна част от еднофамилните дворове разполагат именно с площи, попадащи в неговия работен диапазон.

Типичният радиус е приблизително 2,5 до 4,5 метра.

Това позволява изграждането на компактни поливни зони с много добра равномерност.

MP1000 се използва масово при:

• предни дворове;
• декоративни тревни площи;
• пространства около басейни;
• градини с неправилна форма;
• озеленяване около административни сгради.

При правилно проектиране тази серия може да осигури почти идеално припокриване между отделните разпръсквачи.

Серия MP2000

Ако трябва да се посочи най-универсалната серия в продуктовата линия на Hunter, това вероятно е MP2000.

Работният радиус достига приблизително 4 до 6,5 метра, което покрива огромна част от стандартните жилищни имоти.

Това е моделът, който най-често използваме при ново проектиране на автоматизирани поливни системи.

Причините са няколко:

• добра гъвкавост;
• широк диапазон на настройка;
• нисък дебит;
• висока равномерност;
• лесно комбиниране с останалите серии.

В практиката MP2000 често позволява намаляване броя на разпръсквачите без компромис в качеството на поливането.

Практика от терена

При двор с площ около 350 квадратни метра първоначалният проект предвижда използването на дванадесет стандартни спрей разпръсквача.

След преработка с MP2000 броят им остава практически същият, но необходимият дебит за зоната намалява значително. Това позволява разделянето на системата на по-малко поливни кръгове и използването на по-компактна помпена система.

В подобни случаи икономията не е само на вода, а и на първоначална инвестиция.

Серия MP3000

MP3000 е предназначена за по-големи тревни площи.

Типичният работен радиус е приблизително 6,7 до 9,1 метра.

Тази серия се използва при:

• големи частни имоти;
• обществени паркове;
• училища;
• хотелски комплекси;
• представителни офис сгради.

В този диапазон MP3000 често се конкурира директно с по-малките роторни разпръсквачи.

Изборът между двете технологии зависи основно от формата на площта и наличния дебит.

При неправилни форми MP Rotator обикновено предлага по-прецизно покритие.

Серия MP3500

MP3500 е моделът с най-голям радиус в стандартната серия MP Rotator.

Работният диапазон достига приблизително 9 до 10,7 метра.

Тук вече говорим за сериозни тревни площи.

Тази серия се използва успешно при:

• големи обществени паркове;
• спортни съоръжения с второстепенно предназначение;
• зелени площи около индустриални предприятия;
• хотелски комплекси;
• просторни частни имоти.

Въпреки големия радиус MP3500 продължава да работи със сравнително нисък дебит, което остава едно от най-силните предимства на технологията.

Специализираните серии

Освен стандартните модели Hunter предлага и специализирани версии.

MP Corner

Разработена е за ъгли с малък сектор.

Използва се при:

• вътрешни дворове;
• тесни пространства;
• сложни геометрични форми.

MP Strip

Една от най-полезните серии.

Предназначена е за:

• тесни тревни ивици;
• пространства между алеи;
• разделителни зелени площи;
• озеленяване покрай огради.

При подобни приложения стандартните спрей дюзи почти винаги водят до преливане върху настилките.

MP Strip значително намалява този проблем.

Таблица с основните серии MP Rotator

Забележка: Посочените радиуси са ориентировъчни. Реалният обсег зависи от работното налягане, настройката на радиуса и конкретния модел. При проектиране винаги трябва да се използват официалните технически данни на Hunter.

Как правилно се избира серията

Изборът не започва с каталога.

Започва с измерване на площта.

След това се определят:

• формата;
• размерите;
• наличното налягане;
• наличният дебит;
• видът на почвата;
• наличието на наклони;
• преобладаващата посока на вятъра.

Едва след това се избира подходящата серия.

Експертен съвет

Една от най-честите грешки е използването на MP3500 там, където MP2000 би бил по-подходящ.

По-големият радиус не означава автоматично по-добра система.

Колкото по-прецизно е избрана дюзата според конкретната площ, толкова по-висока е равномерността на поливането и толкова по-малък е рискът от сухи или преовлажнени участъци.

Цветовата идентификация

Hunter използва цветово кодиране, което улеснява избора и поддръжката.

След няколко години експлоатация това се оказва особено полезно.

Сервизният техник може само с един поглед да определи какъв модел е монтиран, без да демонтира дюзата.

Това спестява време както при профилактика, така и при последващи разширения на системата.

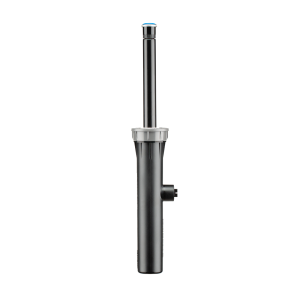

Защо MP Rotator работи най-добре с Pro-Spray PRS40

Макар MP Rotator да може да се монтира върху различни корпуси, практиката показва, че най-добри резултати се постигат с Hunter Pro-Spray PRS40.

Причината е проста.

PRS40 поддържа постоянно изходно налягане от около 2,8 bar (40 PSI), което е оптималната работна стойност за повечето модели MP Rotator.

При липса на стабилизиране на налягането могат да се наблюдават:

• намален радиус;
• прекомерен радиус;
• по-ниска равномерност;
• ускорено износване;
• по-голяма чувствителност към вятър.

Ето защо при ново проектиране комбинацията Hunter Pro-Spray PRS40 + MP Rotator се счита за професионален стандарт.

Мит и реалност

Мит: MP Rotator винаги е по-добър избор от стандартната спрей дюза.

Реалност: Не винаги. При много малки площи с радиус под около 2 метра, както и при определени декоративни насаждения, класическите спрей дюзи могат да бъдат по-подходящо решение. Правилният избор зависи от конкретния проект, а не от популярността на продукта.

Как работи технологията MP Rotator – инженерно обяснение

На пръв поглед MP Rotator прилича на обикновена дюза за спрей разпръсквач. Отвън разликите са минимални, но вътре се крие една от най-интересните инженерни разработки в съвременното напояване. За да разберем защо тази технология е толкова ефективна, трябва да разгледаме нейната конструкция, хидравличните принципи и начина, по който водата се разпределя върху тревната площ.

Защо изобщо е създадена технологията MP Rotator

При проектирането на поливни системи винаги съществува противоречие между две изисквания:

• тревната площ трябва да получи достатъчно вода за кратко време;
• почвата трябва да успее да абсорбира тази вода.

Класическите спрей дюзи работят с много висока интензивност на валежа. При някои модели тя може да надхвърли 40–60 mm/час, което означава, че за един час върху един квадратен метър попадат между 40 и 60 литра вода.

Тук възниква основният проблем.

Повечето почви не могат да поемат толкова голямо количество вода за толкова кратко време.

Вместо да проникне към кореновата система, част от водата започва да се движи по повърхността.

Получават се:

• локви;
• повърхностно оттичане;
• ерозия;
• неравномерно овлажняване.

Hunter търси решение именно на този проблем.

Основният принцип

За разлика от спрей дюзата, която подава водата като непрекъснат воден вентилатор, MP Rotator разделя водния поток на множество отделни струи.

Всяка струя излиза под различен ъгъл и в различен момент достига различна точка от тревната площ.

Получава се процес, който много прилича на лек естествен дъжд.

Водата не пада наведнъж.

Тя се натрупва постепенно.

Това е първата фундаментална разлика.

Как изглежда водният поток

При класическия спрей:

█████████████████████████

непрекъсната водна завеса

При MP Rotator:

•     •        •

      •      •

  •        •

        •

отделни въртящи се струи

Макар визуално да изглежда, че MP Rotator подава по-малко вода, след определено време общото количество е почти същото.

Разликата е в начина на подаване.

Вътрешната конструкция

Вътрешността на MP Rotator е значително по-сложна от тази на стандартна дюза.

Основните елементи са:

• входен отвор;
• филтър;
• система за предварително разпределяне на дебита;
• турбинен механизъм;
• редуктор;
• въртящ се разпределител;
• прецизно оформени водни отвори.

Всички тези елементи работят едновременно.

Няма електроника.

Няма батерии.

Няма двигател.

Единственият източник на енергия е самата вода.

Как водата задвижва механизма

Това е една от най-интересните инженерни части.

Водата влиза в дюзата под налягане.

Част от нейния поток не отива директно към струите.

Той преминава през малка турбина.

Получава се същият принцип, който се използва при водните турбини във ВЕЦ, само че в миниатюрен мащаб.

Водата завърта турбината.

Турбината завърта редуктора.

Редукторът върти разпределителния диск.

Разпределителният диск последователно насочва водата към различните отвори.

Така се получава въртенето на струите.

Защо се използва редуктор

Ако турбината беше свързана директно към разпръскващия механизъм, той щеше да се върти прекалено бързо.

Това би довело до:

• нестабилни струи;
• неравномерно покритие;
• по-ниска далекобойност.

Затова Hunter използва система за редуциране на оборотите.

Получава се плавно и постоянно въртене.

Именно това осигурява характерното спокойно движение на струите.

Защо струите са различни

Една от най-честите заблуди е, че всички струи са еднакви.

Всъщност всяка от тях изпълнява различна задача.

Най-късата струя полива зоната непосредствено около разпръсквача.

Следващата достига средната зона.

Последната достига максималния радиус.

Така цялата площ получава приблизително еднакво количество вода.

Технологията Multi-Trajectory

Hunter нарича тази концепция Multi-Trajectory.

Това означава, че отделните струи напускат дюзата под различни ъгли.

Примерно:

          -------->

      ------->

   ----->

 ------->

Така се избягват сухите участъци между близката и далечната зона.

Постоянна скорост на валеж

Една от най-големите инженерни трудности при всяка дюза е поддържането на еднаква скорост на валеж независимо от радиуса.

При стандартните спрей дюзи това често не е така.

MP Rotator използва различен подход.

Hunter променя:

• диаметъра на отворите;
• броя струи;
• скоростта на въртене;
• количеството вода.

Всичко това така, че независимо дали използвате модел с радиус 4 метра или 9 метра, скоростта на валеж да остане близка.

Това позволява различните модели да работят в една и съща поливна зона.

Matched Precipitation

Това е една от най-важните технологии на Hunter.

Всички MP Rotator са проектирани така, че независимо от:

• сектора;
• радиуса;
• модела,

да подават приблизително еднакво количество вода на квадратен метър.

Например:

90°

180°

210°

270°

360°

Всички могат да работят едновременно.

След приключване на поливането всяка част от тревната площ е получила почти еднакво количество вода.

Това значително улеснява проектирането.

Какво се случва при силен вятър

Една от слабостите на класическите спрей дюзи е чувствителността към вятър.

Причината е проста.

Те разпрашават водата на много ситни капки.

Колкото по-малка е капката, толкова по-лесно се отклонява.

MP Rotator използва значително по-едри капки.

Това води до:

• по-малко отклонение;
• по-малки загуби;
• по-добра точност.

При умерен вятър разликата често е ясно видима.

Защо MP Rotator пести вода

Много хора смятат, че икономията идва от по-малкия дебит.

Това е само част от истината.

Основната икономия идва от три инженерни фактора:

1. По-малко повърхностно оттичане

Водата остава там, където трябва.

2. По-дълбоко проникване

Корените получават повече вода.

3. По-малко изпарение

По-едрите капки губят по-малко вода във въздуха.

Работно налягане

Най-добри резултати MP Rotator постига при около 2,8 bar (40 PSI).

Именно затова Hunter препоръчва използването на корпусите Pro-Spray PRS40, които стабилизират налягането непосредствено преди дюзата.

Без стабилизация могат да се наблюдават:

• прекомерен радиус;
• разпрашаване на струите;
• по-висок дебит;
• неравномерност.

Защо MP Rotator не е просто „въртяща се дюза“

Много производители вече предлагат подобни продукти, но инженерната стойност на MP Rotator не е само във въртенето.

Истинската иновация е в това, че Hunter е успял да съчетае в един компактен механизъм:

• хидравлично задвижване без външен източник на енергия;
• прецизно управление на дебита;
• постоянно разпределение на валежа;
• ниска скорост на валеж;
• устойчивост на вятър;
• съвместимост с различни сектори и радиуси чрез принципа Matched Precipitation.

Именно тази комбинация превръща MP Rotator в една от най-успешните технологии в историята на автоматизираното напояване и е причината повече от две десетилетия след появата си тя да продължава да бъде еталон, по който се сравняват всички останали ротационни дюзи.

Hunter MP Rotator срещу класическите спрей дюзи

Един от най-често задаваните въпроси при проектиране на автоматизирана поливна система е:

„Да избера ли MP Rotator или стандартни спрей дюзи?“

На пръв поглед двата продукта изглеждат сходни. И двата се монтират върху един и същ корпус, например Hunter Pro-Spray, използват една и съща резба и могат да поливат тревни площи с приблизително еднакъв радиус.

При по-задълбочен анализ обаче става ясно, че те работят по напълно различен начин и са създадени за различни условия.

Нито едното решение е универсално по-добро.

Правилният избор зависи от конкретния проект.

Основната разлика

Класическата спрей дюза подава водата като непрекъсната водна завеса.

MP Rotator разделя водния поток на няколко въртящи се струи.

Тази на пръв поглед малка разлика променя цялото поведение на системата.

При спрей дюзата голямо количество вода достига до почвата за кратко време.

При MP Rotator същото количество вода се подава постепенно.

Това позволява на почвата да абсорбира влагата много по-ефективно.

Сравнение на принципа на работа

Разлика в разхода на вода

Тук често възниква объркване.

Много хора смятат, че MP Rotator използва по-малко вода само защото дебитът му е по-нисък.

Всъщност нещата са малко по-различни.

Например една стандартна спрей дюза може да подаде необходимото количество вода за десетина минути.

MP Rotator може да работи два или три пъти по-дълго, за да достави същото количество.

Разликата е, че през това време почвата има възможност постепенно да поеме водата.

Следователно икономията не идва само от по-ниския дебит.

Тя идва основно от това, че много по-малко вода се губи чрез повърхностно оттичане, изпарение или разпрашаване.

Практически пример

Представете си две еднакви тревни площи с размер 100 квадратни метра.

Първата се полива със стандартни спрей дюзи.

Втората използва MP Rotator.

След силно лятно поливане при първата площ започват да се образуват локви около част от разпръсквачите.

По наклонените участъци водата се стича към алеите.

При втората площ същото количество вода достига до тревата много по-бавно.

Почвата успява да я абсорбира почти изцяло.

В края на сезона разликата в общото потребление на вода често е значителна, въпреки че и двете системи осигуряват необходимата влага за тревата.

Скорост на валеж

Това вероятно е най-важният параметър при сравняването на двата типа дюзи.

Скоростта на валеж показва колко милиметра вода се подават върху тревната площ за един час.

При стандартните спрей дюзи тя обикновено е значително по-висока.

При MP Rotator е приблизително два до три пъти по-ниска.

Защо това е важно?

Защото всяка почва има собствена способност да поема вода.

Ако подаваме повече вода, отколкото почвата може да абсорбира, неизбежно започва оттичане.

При тежките глинести почви това се случва много бързо.

При песъчливите почви рискът е значително по-малък.

Именно затова MP Rotator е особено подходящ за терени с по-слаба водопропускливост.

Работа при вятър

Вятърът е един от най-големите врагове на всяка поливна система.

При стандартните спрей дюзи водата се разпрашава на сравнително малки капки.

Те лесно се отклоняват дори от слаб вятър.

MP Rotator работи с по-едри и по-компактни струи.

Това значително намалява отклонението.

Разликата се забелязва особено при открити терени, където вятърът е постоянен фактор.

Работа при нисък дебит

Това е едно от най-големите предимства на MP Rotator.

При ограничен водоизточник проектантът често е принуден да раздели системата на повече поливни зони.

Причината е проста.

Спрей дюзите изискват сравнително голям дебит.

MP Rotator позволява в една зона да бъдат включени повече разпръсквачи без да се надвиши наличният капацитет.

Това често намалява броя на необходимите електромагнитни клапани и улеснява проектирането.

Експертен съвет

При имоти със собствен сондаж или кладенец винаги проверявайте реалния дебит на помпата, преди да изберете типа дюзи.

В много случаи именно MP Rotator позволява изграждането на ефективна система без необходимост от по-мощна помпа.

Кога класическите спрей дюзи все още са по-добрият избор?

Макар MP Rotator да има множество предимства, има ситуации, в които стандартните спрей дюзи са по-подходящи.

Например:

• много малки тревни площи с радиус под 2 метра;
• цветни лехи с гъста растителност;
• площи, които трябва да се напояват за кратко време;
• системи с чести и кратки поливки.

При тези приложения простата конструкция на спрей дюзите остава отлично решение.

Кога бихме избрали MP Rotator?

В практиката на Green Project най-често препоръчваме MP Rotator при:

• новоизграждащи се тревни площи;
• дворове с ограничен дебит;
• тежки глинести почви;
• наклонени терени;
• райони с ограничения върху потреблението на вода;
• системи, при които се търси максимална ефективност.

Предимства и недостатъци

Заключение

Сравнението между MP Rotator и класическите спрей дюзи не трябва да се свежда до въпроса кое решение е „по-добро“. Много по-важно е кое решение е по-подходящо за конкретния обект.

Ако разполагаме с малка декоративна площ, без ограничения в дебита и с добре дренирана почва, стандартните спрей дюзи могат да бъдат напълно достатъчни.

Когато обаче говорим за тревни площи, където се търси висока равномерност, по-нисък разход на вода, устойчивост на вятър и възможност за работа при ограничен дебит, Hunter MP Rotator има ясно изразено инженерно предимство. Именно затова през последните две десетилетия той се превърна в предпочитан избор на проектанти и изпълнители по целия свят

Hunter MP Rotator срещу Rain Bird R-VAN, Toro Precision™ и K-Rain Rotary Nozzle

През последните години почти всички големи производители на оборудване за автоматизирано напояване разработиха собствени ротационни дюзи. Причината е очевидна. След успеха на MP Rotator стана ясно, че бъдещето на малките тревни площи принадлежи на технологии с по-нисък дебит и по-ниска скорост на валеж.

Днес основните конкуренти са:

• Hunter MP Rotator
• Rain Bird R-VAN
• Toro Precision™ Series Rotating Nozzles
• K-Rain Rotary Nozzle

Въпреки че всички принадлежат към една и съща категория, конструкцията, принципът на работа и реалното поведение на терен се различават съществено.

Сравнение на основните технически характеристики

Hunter MP Rotator

Hunter е компанията, която превърна ротационните дюзи в световен стандарт.

Основните инженерни предимства са:

• изключително равномерно разпределение на валежа;
• стабилна работа при различни налягания;
• много добра работа при силен вятър;
• богат избор на модели;
• отлично съвпадение на скоростта на валеж между различните сектори.

Технологията Matched Precipitation е едно от най-силните предимства.

Независимо дали използвате дюза с 90°, 180° или 360°, количеството вода върху квадратен метър остава практически еднакво.

Това значително улеснява проектирането.

Практика от терена

При реконструкция на система, изградена преди повече от десет години, често е достатъчно да се сменят само дюзите със серия MP Rotator, без да се подменят корпусите или тръбната мрежа. Това позволява значително подобрение на равномерността на поливането с минимална намеса.

Rain Bird R-VAN

Rain Bird разработва серията R-VAN като пряк конкурент на MP Rotator.

На теория двата продукта са много близки.

На практика обаче има няколко интересни разлики.

Предимства

R-VAN се отличава с много лесна настройка.

Радиусът и секторът могат да се регулират сравнително удобно без специални инструменти.

За сервизни екипи това е реално предимство.

Конструкцията също така се почиства лесно.

При силно замърсена вода това улеснява поддръжката.

Недостатъци

При много ниско налягане някои модели R-VAN показват по-големи отклонения в радиуса в сравнение с MP Rotator.

Също така практиката показва, че при силен вятър MP Rotator запазва малко по-добра форма на струите.

Разликата не е драматична, но при големи обекти може да бъде забележима.

Кога бих избрал R-VAN?

• ако цялата система е изградена с продукти на Rain Bird;
• когато поддръжката се извършва от екипи, свикнали с тази система;
• при реконструкция на съществуващи Rain Bird инсталации.

Toro Precision™ Rotating Nozzle

Toro подхожда по малко по-различен начин.

Компанията традиционно поставя акцент върху максималната простота и надеждност.

Toro Precision™ е разработена като икономично решение за жилищни поливни системи.

Предимства

Конструкцията е сравнително проста.

Монтажът е лесен.

Поддръжката не изисква специални инструменти.

Работата е стабилна при нормални условия.

Недостатъци

Гамата не е толкова богата, колкото тази на Hunter.

Изборът на специализирани модели е по-ограничен.

При сложни геометрични площи проектантът разполага с по-малко възможности.

Кога Toro е добър избор?

При малки жилищни обекти, където се търси надеждно решение на разумна цена.

K-Rain Rotary Nozzle

K-Rain е добре познат производител на напоителна техника и предлага собствена серия ротационни дюзи.

Основната идея е същата като при останалите производители.

Предимства

Цената обикновено е по-ниска.

Конструкцията е сравнително проста.

За стандартни приложения се справя добре.

Недостатъци

Продуктовата гама е по-малка.

Липсват някои специализирани модели.

При сложни обекти проектантът разполага с по-малка гъвкавост.

При много силен вятър поведението не е толкова стабилно, колкото при MP Rotator.

Работа при вятър

Това е един от най-важните показатели.

При всички ротационни дюзи по-едрите капки осигуряват по-добра устойчивост в сравнение със стандартните спрей дюзи.

Въпреки това има разлики.

Практическа оценка

Разликите не са огромни, но при ветровити райони MP Rotator често осигурява по-добро запазване на проектния радиус.

Работа при замърсена вода

Замърсената вода е сериозно предизвикателство за всички ротационни дюзи.

Независимо от производителя, използването на подходяща филтрация остава задължително.

Практиката показва следното:

• Hunter има много добра устойчивост при правилно филтрирана вода;
• Rain Bird също се представя отлично;
• Toro и K-Rain работят надеждно, но при по-високо съдържание на механични примеси изискват по-честа профилактика.

Важно е да се подчертае, че нито една ротационна дюза не е проектирана да работи продължително с нефилтрирана вода.

Коя система предлага най-богат избор?

Hunter предлага най-широка гама от модели за различни радиуси, сектори и специализирани приложения, включително решения за тесни ивици и сложни геометрии.

Сервиз и наличност на резервни части

Това е фактор, който често се подценява.

В България наличността на резервни части и консумативи може да бъде също толкова важна, колкото и техническите характеристики на продукта.

Когато избирате система, проверете дали съответният производител има добре изградена дистрибуторска мрежа и лесен достъп до резервни части. Това може да спести време и средства при бъдеща поддръжка.

Експертно заключение

Ако разглеждаме само инженерните характеристики, Hunter MP Rotator остава референтният продукт в този клас. Причините не са свързани с един конкретен показател, а с комбинацията от няколко предимства:

• много добра равномерност на поливането;
• богата продуктова гама;
• доказана надеждност в дългосрочна експлоатация;
• широка съвместимост с корпусите Pro-Spray;
• ефективна работа при ограничен дебит;
• стабилно представяне при различни климатични условия.

Това обаче не означава, че останалите решения са неподходящи. Rain Bird R-VAN е силен конкурент с удобна настройка и добро представяне, Toro Precision™ е практичен избор за стандартни жилищни системи, а K-Rain предлага надеждна алтернатива за по-бюджетни проекти.

В крайна сметка най-добрият избор зависи от конкретния обект, наличното водоснабдяване, изискванията към поддръжката и цялостната концепция на поливната система. Именно затова доброто проектиране остава по-важно от избора на конкретна марка.

Таблица 1. Сравнение на дебита

* При еднакво налично налягане и еднакъв дебит на водоизточника.

Инженерен коментар

Основното предимство на MP Rotator не е само по-ниският дебит на отделната дюза. По-важното е, че позволява проектиране на поливни кръгове с повече разпръсквачи, без да се превишава капацитетът на водоизточника. Това е особено ценно при системи, захранвани от сондажи, кладенци или битово водоснабдяване с ограничен дебит.

Таблица 2. Сравнение на равномерността на поливането

Инженерен коментар

Равномерността е един от най-важните показатели за качеството на една поливна система. Две системи могат да използват еднакво количество вода, но ако едната разпределя водата по-равномерно, тревната площ ще изглежда значително по-здрава. Именно тук MP Rotator се отличава със своята технология Matched Precipitation, която осигурява сходна скорост на валеж при различни сектори и радиуси.

Таблица 3. Работа при различни условия

Инженерен коментар

При тежки почви и наклонени терени ниската скорост на валеж на MP Rotator намалява риска от повърхностно оттичане. Това позволява по-дълбоко проникване на водата в коренообитаемия слой и по-добро използване на всеки литър вода.

Таблица 4. Работа при различно налягане

* При използване на корпус Hunter Pro-Spray PRS40 с вграден регулатор на налягането.

Инженерен коментар

Контролът на налягането е критичен за всяка ротационна дюза. При по-високо от препоръчителното налягане струите се разпрашават, увеличават се загубите от изпарение и се нарушава проектният радиус. Използването на корпуси с вграден регулатор на налягането значително подобрява работата на системата.

Таблица 5. Практически препоръки за избор

Таблица 6. Обобщена инженерна оценка

Сравнение на хидравличните параметри на ротационните дюзи

Важно: Данните в таблицата са типични диапазони за най-разпространените модели на всеки производител. Точните стойности зависят от конкретния модел, сектора на поливане и работното налягане. При проектиране винаги използвайте официалните технически таблици на производителя.

* В зависимост от модела, сектора и радиуса.
** При правилно проектиране и препоръчително налягане.
*** При по-високо налягане се препоръчва използването на корпус с вграден регулатор.

Какво означават тези параметри?

Работен радиус

Работният радиус определя максималното разстояние, на което дюзата може да подаде вода при оптимално налягане. Той е основният критерий при избора на модел.

Важно е да се знае, че намаляването на радиуса чрез регулиращия винт не трябва да се използва като средство за компенсиране на грешки в проекта. Ако е необходимо голямо намаляване на радиуса, по-добре е да се избере дюза от по-ниска серия.

Дебит

Дебитът показва какво количество вода преминава през дюзата за единица време.

Този параметър определя:

• колко разпръсквача могат да бъдат включени в един поливен кръг;
• необходимия дебит на водоизточника;
• размера на електромагнитните клапани;
• диаметъра на тръбите.

По-ниският дебит позволява повече разпръсквачи в една зона, без да се надвиши капацитетът на системата.

Скорост на валеж

Това е един от най-важните показатели при проектирането.

Той показва колко милиметра вода се подават върху тревната площ за един час.

Например:

• 10 mm/h означава приблизително 10 литра вода върху 1 m² за един час.
• 20 mm/h означава приблизително 20 литра вода върху 1 m² за един час.

Колкото по-ниска е скоростта на валеж, толкова повече време има почвата да абсорбира водата. Това намалява риска от повърхностно оттичане и подобрява ефективността на напояването.

Работно налягане

Всяка ротационна дюза има оптимален диапазон на налягане.

При твърде ниско налягане:

• намалява радиусът;
• струите стават нестабилни;
• равномерността се влошава.

При твърде високо налягане:

• капките се разпрашават;
• увеличават се загубите от изпарение;
• вятърът влияе по-силно върху траекторията на водата.

Затова използването на корпуси с вграден регулатор на налягането, като Hunter Pro-Spray PRS40, е силно препоръчително при новоизграждащи се системи.

Разполагане Head-to-Head

Един от основните принципи при проектирането на поливни системи е разполагането на разпръсквачите така, че струята на всеки да достига до съседния.

Това се нарича Head-to-Head Coverage.

При такова разположение се компенсира естественото намаляване на интензивността на струята към края на радиуса и се постига висока равномерност на поливането.

Устойчивост на вятър

Ротационните дюзи образуват по-едри капки в сравнение със стандартните спрей дюзи.

По-едрите капки имат по-голяма маса и инерция, което ги прави по-малко чувствителни към въздействието на вятъра.

Сред сравняваните продукти Hunter MP Rotator и Rain Bird R-VAN се представят най-добре при умерени ветрови условия.

Подходящ тип почва

Експертен коментар

От инженерна гледна точка най-съществената разлика между сравняваните продукти не е максималният радиус или дебитът, а способността им да поддържат равномерно разпределение на водата при различни сектори, радиуси и работни условия. Именно тук технологията Matched Precipitation на Hunter MP Rotator има доказано предимство, тъй като позволява комбиниране на различни модели в един поливен кръг без съществена промяна в скоростта на валеж. Това улеснява проектирането, подобрява качеството на поливането и намалява необходимостта от допълнителни корекции при експлоатацията.
