Hunter HC Flow Meter: когато поливната система започне да „вижда“ водата

Как работи дебитомерът на Hunter, защо е важен за автоматизираните поливни системи и кога инвестицията в него наистина си заслужава

Има един момент, който почти всеки собственик на автоматизирана поливна система познава.

Системата е изградена. Разпръсквачите работят равномерно. Тревата изглежда добре. Растенията получават необходимото количество вода. Контролерът включва и изключва зоните според програмата и всичко изглежда така, както трябва.

Докато един ден не се появи проблем.

Някоя подземна тръба се спуква. Клапан започва да пропуска. Филтърът се запушва. Помпата вече не подава същото количество вода. Или някъде в системата се появява теч, който няма как да видим, защото се намира на 50 сантиметра под тревата.

И тогава възниква един много прост въпрос:

Как ще разберем, че нещо не е наред?

Ако поливната система няма измерване на дебита, контролерът в повечето случаи знае само, че е подал команда към дадена зона да работи.

Той не знае дали през тази зона преминават 20, 50 или 100 литра вода в минута.

Точно тук се появява Hunter HC Flow Meter.

На пръв поглед това е сравнително малък компонент, който лесно може да бъде пропуснат при проектирането на една поливна система. В действителност обаче той може да промени начина, по който системата се наблюдава и поддържа.

Какво представлява Hunter HC Flow Meter?

Hunter HC Flow Meter е дебитомер, предназначен за автоматизирани поливни системи и интегриран с екосистемата на Hunter Hydrawise.

Основната му задача е проста: да измерва количеството вода, което преминава през системата, и да предоставя тази информация на съвместимия контролер.

Но именно тази проста на пръв поглед функция отваря много възможности.

Вместо контролерът просто да знае:

„Зона 4 трябва да работи 15 минути.“

той вече може да получи информация от типа:

„Зона 4 работи и в момента през нея преминава приблизително нормалният за тази зона дебит.“

Това е голяма разлика.

Защото нормалният дебит се превръща в своеобразен профил на здравето на поливната зона.

Защо изобщо ни е необходим дебитомер?

Представете си една по-голяма градина.

Има 10 автоматични поливни зони. Някои са с ротори, други със спрей разпръсквачи, трети са с капково напояване.

Всичко е автоматизирано.

В 2:00 през нощта контролерът включва първата зона.

В 2:20 я изключва.

Следващата зона започва.

И така до сутринта.

Собственикът няма никаква причина да стои до клапанната шахта и да наблюдава системата.

Това е една от големите ползи на автоматизацията.

Но автоматизацията има един недостатък.

Не виждаме какво се случва, когато нещо се повреди.

Ако тръбата под тревата се спука, контролерът няма очи.

Той няма да види локвата.

Няма да чуе теча.

Няма да знае, че вместо 50 литра в минута вече изтичат 120.

Освен ако системата не разполага с начин да измери това.

Именно тук HC Flow Meter започва да има смисъл.

Един малък компонент, който може да спести много вода

Нека разгледаме напълно реалистична ситуация.

Една зона от градината е проектирана с нормален дебит около 65 литра в минута.

Всички разпръсквачи са проверени.

Системата работи отлично.

След няколко месеца подземната тръба се поврежда.

Може да се случи от движение на почвата, корени, механично въздействие или просто от повреда на връзка.

Водата започва да излиза под земята.

В началото никой не забелязва.

След това почвата започва да се преовлажнява.

Тревата на определено място става по-тъмна.

Може да се появи малка влажна зона.

Но ако проблемът е през нощта, човекът може да не го види дни наред.

А през това време системата продължава да работи.

При наличие на дебитомер картината е различна.

Системата има информация, че нормалният поток е около определена стойност.

Ако при следващия цикъл дебитът е значително по-висок, вече има причина за проверка.

И това е една от най-смислените функции на дебитомера.

Той не е просто уред, който показва число.

Той може да помогне на системата да разбере, че нещо се е променило.

Как работи Hunter HC Flow Meter?

Водата влиза през входа, преминава през измервателната част и излиза от другата страна.

Вътрешният механизъм реагира на движението на водата, а електронният сигнал се предава към контролера.

Тук има една особеност, която е важна за практиката.

Hunter не използва един и същ импулсен мащаб за всички размери. Например в метричната версия Hunter посочва 1 импулс на литър за ¾“ модела и 1 импулс на 10 литра за моделите 1″, 1½“ и 2″.

Това е една от причините да не разглеждаме четирите размера просто като един и същ продукт с различен диаметър.

Всеки модел е предназначен за различен диапазон на работа.

Четирите размера на Hunter HC Flow Meter

Тук вече стигаме до практическата част.

Hunter посочва точност до ±2% при препоръчителния дебит и максимално работно налягане 230 PSI.

Тази таблица показва нещо важно.

HC-200 не е просто „по-голям HC-100“.

Той е предназначен за съвсем различен хидравличен диапазон.

Как да изберем правилния размер?

Това е въпросът, който най-често възниква при проектиране.

И тук има едно правило, което си заслужава да запомним:

Дебитомерът не се избира само по диаметъра на тръбата.

Ако имаме тръба 1″, естествено е да потърсим 1″ дебитомер.

Но при професионален проект трябва да погледнем и реалния дебит.

Например 50 l/min през 1″ тръба е съвсем различна ситуация от 105 l/min през 1″ тръба.

И двете са в диапазона на HC-100, но втората вече е близо до горната граница на препоръчителния диапазон.

При такава система трябва да разгледаме не само измерването, но и хидравличните загуби.

А какво правим при 1¼“ тръба?

Това е интересен практически въпрос.

Hunter няма HC Flow Meter 1¼“.

Следователно не трябва да търсим продукт, който просто механично съответства на диаметъра.

Ако реалният дебит е например 80 l/min, HC-100 може да бъде разгледан като вариант.

Ако дебитът е 180 l/min, вече HC-150 е по-логичният кандидат.

Разбира се, окончателното решение трябва да бъде направено след хидравлична проверка.

Това е една от разликите между „да сложим някакъв дебитомер“ и професионално проектирана система.

Какво показва аналоговият циферблат?

Една от практичните характеристики на HC Flow Meter е локалното механично показание.

Това е изключително удобно при сервиз.

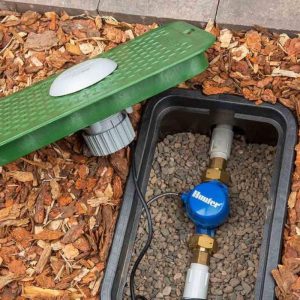

Представете си, че техникът отваря шахтата.

Не е необходимо първо да отваря приложение.

Не е необходимо да търси контролера.

Може директно да види дали през уреда преминава вода и какво показва механичният индикатор.

Това е малък детайл, но именно такива детайли правят един продукт удобен за реална работа.

Кога дебитомерът започва да става наистина интересен?

При малка градина с три поливни зони инвестицията може да не е оправдана.

Но нека увеличим мащаба.

Представете си:

20 поливни зони, 15 000 m² озеленяване, автоматизирано поливане през нощта, голяма помпена станция, скъпа декоративна растителност и ограничен технически персонал.

Тук вече един проблем с водопровода може да остане незабелязан много дълго.

И точно тук дебитомерът започва да има икономическа стойност.

Не защото самият уред пести вода.

А защото помага да разберем кога водата се губи.

Hunter HC Flow Meter и Hydrawise

Това е мястото, където HC Flow Meter се различава от един обикновен механичен водомер.

Hunter е разработил продукта така, че да работи с Hydrawise екосистемата и съвместими контролери.

Това означава, че дебитът вече не е информация, която остава в шахтата.

Той може да стане част от дистанционното управление.

Какво би станало при прекалено висок дебит?

Нека се върнем към нашата зона с нормални 65 l/min.

Една сутрин системата показва 105 l/min.

Това не означава автоматично:

„Тръбата е спукана.“

Причините могат да бъдат много.

Например:

разпръсквач е сменен с друг модел;

добавена е нова дюза;

клапанът не работи нормално;

има теч;

конфигурацията на зоната е променена.

Но това вече е сигнал:

„Провери тази зона.“

Именно тук автоматизацията и професионалната поддръжка се срещат.

Контролерът не заменя техника.

Той помага на техника да разбере къде да търси.

А ако дебитът е прекалено нисък?

Това е също толкова интересно.

Ако очакваме 65 l/min, а получаваме 35 l/min, проблемът може да е:

запушен филтър;

недостатъчно входно налягане;

проблем с помпата;

частично затворен кран;

проблем с главния клапан;

запушени дюзи;

проблем по тръбопровода.

Така дебитомерът може да се използва не само за откриване на течове.

Той може да бъде диагностичен инструмент.

Един реален пример от практиката

Представете си голяма къща с добре озеленен двор.

Собствениците прекарват много време извън дома.

Поливната система работи автоматично.

Един ден приложението показва аномалия в дебита.

При проверката се оказва, че една зона има значително по-висок разход от нормалния.

Техникът проверява шахтата.

Няма проблем с клапана.

Следващата проверка е по трасето.

Оказва се, че подземна връзка е започнала да пропуска.

Няма огромна локва.

Няма очевидна авария.

Но системата е показала първия симптом.

Това е реалната стойност на мониторинга.

А ако системата е на сондаж?

Тогава измерването става още по-интересно.

При сондаж дебитът може да се променя в зависимост от нивото на водата, състоянието на помпата, филтрацията и хидравличните условия.

Ако знаем какъв дебит нормално осигурява системата, можем да следим тенденцията.

Ако например постепенно се движим от 150 към 140, после 125 и 110 l/min, това вече е информация, която заслужава внимание.

Hunter срещу Rain Bird: има ли реална разлика?

Разбира се, че има.

Но правилният въпрос не е:

„Кой дебитомер е най-добрият?“

По-правилният въпрос е:

„Кой дебитомер е най-подходящ за конкретната система?“

Rain Bird предлага серията FS Flow Sensors, която също използва импелерна технология и има значително по-широк диапазон от размери. При определени модели серията достига до 4″.

Това е съществено предимство на Rain Bird при по-големи професионални системи.

Ако проектът е изцяло изграден около Rain Bird контролери и централно управление, FS Series може да бъде естественият избор.

Ако обаче системата използва Hunter Hydrawise, HC Flow Meter е много логично решение.

Тоест не сравняваме само дебитомери. Сравняваме екосистеми.

Hunter срещу Toro

При Toro ситуацията е сходна.

Toro има собствени контролери, сензори и системи за управление.

При големи професионални проекти изборът трябва да бъде направен според цялостната архитектура:

какъв е контролерът;

как се комуникира със сензора;

как се събират данните;

как се получават предупреждения;

как се обслужва системата;

какви резервни части са налични.

Точно затова добрият проектант не избира отделен компонент, а изгражда работеща система.

Къде от Green Project използваме Hunter HC Flow Meter?

При ново изграждане бихме го разгледали особено сериозно при големи частни имоти, хотели, жилищни комплекси, обществени паркове и спортни терени.

Големи частни имоти

Когато системата има много зони и собственикът иска дистанционен контрол.

Хотели

Когато поливането работи през нощта и персоналът не може постоянно да наблюдава системата.

Жилищни комплекси

Когато едно техническо лице отговаря за голяма площ.

Обществени паркове

Където водопотреблението е значително и поддръжката трябва да бъде организирана ефективно.

Спортни терени

Където прекъсването на поливането или неравномерното подаване на вода може бързо да се отрази на тревната настилка.

Има ли смисъл от HC Flow Meter в малък двор?

Да, но не винаги.

Ако имаме двор от 200 m² и три малки зони, вероятно няма да бъде първото нещо, в което бихме инвестирали.

Ако обаче дворът е 2000 m², има сложна растителност, автоматизирано поливане, сондаж, голяма помпа и скъпа тревна площ, тогава вече ситуацията е различна.

В крайна сметка стойността на дебитомера трябва да се сравнява не само с цената на самия компонент, а с цената на потенциалния проблем, който той може да помогне да открием.

Предимства и недостатъци

Предимства

Добра интеграция с Hydrawise

Това е едно от основните предимства на продукта.

Четири различни размера

¾“, 1″, 1½“ и 2″ позволяват използването му в широк диапазон от системи.

Месингов корпус

Подходящ за професионална употреба.

Локално механично отчитане

Техникът може да провери показанието директно на място.

Възможност за безжична комуникация

Полезно при реконструкция на готови обекти.

Възможност за мониторинг на аномалии

Особено полезно при по-големи автоматизирани системи.

Недостатъци

Няма 1¼“ и 3″ HC модел

Това ограничава избора при определени големи системи.

Допълнителна хидравлична загуба

Както всеки измервателен елемент, дебитомерът трябва да бъде правилно оразмерен.

Най-голямата му стойност е в комбинация със съвместим контролер

При система без подходяща автоматизация голяма част от интелигентните функции няма да бъдат използвани.

Не трябва да се избира само по диаметър

Реалният дебит е водещият параметър.

Нашият съвет: нека дебитомерът бъде част от проекта, а не добавен след него

Това е може би най-важният извод.

Дебитомерът не трябва да бъде нещо, което се сещаме да добавим след изграждането на системата.

Ако проектът го изисква, той трябва да бъде предвиден още при проектирането.

Така можем да определим правилния размер, правилното място, необходимата филтрация, кабелния маршрут, комуникацията и очаквания дебит.

Най-важното е да определим базовите стойности за всяка зона.

Тогава получаваме не просто дебитомер.

Получаваме система, която може да бъде наблюдавана.

Какво бихме проверили при монтаж?

В Green Project бихме обърнали внимание на няколко неща.

Първо, реалният дебит.

Второ, хидравличните загуби.

Трето, достъпът за сервиз.

Четвърто, качеството на кабелните връзки.

Пето, позицията спрямо останалите компоненти.

И шесто, най-важното:

дали системата е настроена така, че да знаем какво е нормалното поведение на всяка зона.

Защото без базова стойност трудно можем да разберем кога една стойност е необичайна.

Hunter X2: Пълното ръководство за интелигентния програматор за автоматизирано напояване

Често задавани въпроси

Какво е Hunter HC Flow Meter?

Това е дебитомер за автоматизирани поливни системи, който измерва преминаващата вода и може да подава информация към съвместими Hunter контролери и Hydrawise.

Какви размери се предлагат?

Актуалната серия включва ¾“, 1″, 1½“ и 2″.

Има ли HC Flow Meter 3″?

Не в актуалната HC серия на Hunter.

Може ли да се използва при тръба 1¼“?

Възможно е с подходяща хидравлична конфигурация, но изборът трябва да бъде направен според реалния дебит и загубата на налягане, а не само според диаметъра на тръбата.

Може ли да открива течове?

Той не „вижда“ теча физически, но измерването на необичаен дебит позволява на системата да установи, че потокът се различава от очакваното и да предупреди за потенциален проблем.

Работи ли с Hydrawise?

Да, HC Flow Meter е предназначен за интеграция с определени Hunter Hydrawise контролери.

Има ли безжична версия?

Hunter предлага безжичен комуникационен комплект за съвместими системи.

Hunter или Rain Bird?

Ако вече използвате Hunter Hydrawise, HC Flow Meter е логичен избор. При Rain Bird система FS Series е естественият кандидат. Изборът трябва да бъде направен според цялата екосистема, а не само по цената на дебитомера.

Има ли смисъл за частен двор?

При малка система не винаги. При голям имот, сондаж, много зони и скъпо озеленяване инвестицията може да бъде напълно оправдана.

Заключение

Добрата поливна система има нещо общо с добрия автомобил.

Не е достатъчно само да се движи.

Важно е да знаем как работи.

Когато всичко е наред, една автоматизирана поливна система е почти невидима. Тя работи през нощта, полива тревата и растенията, спира навреме и не изисква постоянно внимание.

Но когато възникне проблем, липсата на информация може да бъде скъпа.

Една малка повреда под земята може да се превърне в огромна загуба на вода.

Един запушен филтър може постепенно да намали ефективността на цяла зона.

Една помпа може да започне да губи производителност, без собственикът да разбере веднага.

И точно тук Hunter HC Flow Meter има своето място.

Той не е магическо устройство.

Не може сам да поправи теч.

Не може да замени проектанта.

Не може да замени техника.

Но може да направи нещо изключително важно:

да даде информация.

А в една съвременна автоматизирана поливна система информацията е основата на добрата поддръжка.

За малък двор това може да бъде допълнителна екстра.

За голям частен имот може да бъде добра инвестиция.

За хотел, комплекс, парк или спортен обект вече може да бъде важна част от цялостната система за управление на водата.

И ако трябва да обобщим всичко в едно изречение:

Hunter HC Flow Meter не прави поливната система по-умна само защото измерва водата. Прави я по-умна, защото ни позволява да разберем кога водата не се държи така, както трябва.
