Hunter Pro-C – Пълно професионално ръководство за модулния програматор за автоматизирани поливни системи

Научете всичко за Hunter Pro-C – конструкция, модулна архитектура, технически характеристики, принцип на работа, разширяване, Hydrawise, професионални приложения и сравнение с конкурентните контролери. Подробно инженерно ръководство от Green Project Irrigation Academy.

Въведение

Автоматизираната поливна система представлява съвкупност от множество взаимосвързани компоненти – разпръсквачи, електромагнитни клапани, тръбопроводи, датчици, помпени станции и контролер. Всеки от тях има своята специфична роля, но именно програматорът определя кога, колко дълго и при какви условия ще работи цялата система.

Този модел е проектиран за ситуации, в които стандартните жилищни контролери вече не са достатъчни. Когато една система обслужва десетки поливни зони, различни типове разпръсквачи, капково напояване, помпени станции и множество сензори, необходим е контролер, който предлага висока надеждност, модулност и възможност за бъдещо разширяване. Именно тук Pro-C се превръща в предпочитан избор за проектанти, монтажници и фирми за професионално озеленяване.

История на серията Hunter Pro-C

Hunter Industries представя серията Pro-C с ясна цел – да запълни празнината между компактните контролери за жилищни приложения и високия клас професионални системи за големи обществени обекти.

През годините серията преминава през няколко поколения, като всяко от тях добавя нови възможности:

• модулно разширяване на броя станции;
• подобрена електроника;
• по-интуитивен потребителски интерфейс;
• защита срещу електрически смущения;
• възможност за интеграция с платформата Hydrawise чрез Wi-Fi модул.

Тази еволюция позволява на Hunter Pro-C да остане актуален повече от две десетилетия и да бъде използван в хиляди професионални обекти по целия свят.

Къде се използва Hunter Pro-C?

За разлика от Hunter X2, който е ориентиран предимно към еднофамилни дворове, Pro-C е създаден за по-широк спектър от приложения.

Типични обекти са:

• жилищни комплекси;
• хотели;
• бизнес сгради;
• училища;
• детски градини;
• спортни съоръжения;
• обществени паркове;
• корпоративни кампуси;
• производствени бази;
• търговски центрове.

Там често има десетки независими поливни зони, различни режими на работа и необходимост от бъдещо разширяване.

Защо Pro-C е толкова популярен?

Популярността му не се дължи само на надеждността на Hunter Industries. Основната причина е модулната концепция.

При много контролери броят станции е фиксиран още при покупката. Ако първоначално са необходими осем станции, а след две години проектът се разшири до дванадесет, често се налага подмяна на целия контролер.

При Hunter Pro-C ситуацията е различна.

Потребителят закупува базов контролер, а при необходимост добавя нови станции чрез разширителни модули. Това прави системата по-гъвкава и значително намалява разходите при бъдещо развитие.

Модулната архитектура

Именно модулността отличава Hunter Pro-C от много конкурентни продукти.

Контролерът се състои от:

• основен процесорен модул;
• захранващ блок;
• дисплей и потребителски интерфейс;
• гнезда за разширителни модули;
• клеморед за свързване;
• изход за Master Valve / Pump Start;
• входове за сензори.

Разширителните модули могат да бъдат добавяни според нуждите на конкретния проект.

Това позволява системата да расте заедно с обекта.

Основни технически характеристики

Сред най-важните характеристики на Hunter Pro-C са:

• модулна конструкция;
• възможност за управление на множество станции;
• 24 VAC управление на електромагнитни клапани;
• отделен изход за главен клапан или помпено реле;
• поддръжка на датчик за дъжд;
• възможност за интеграция с Hydrawise;
• няколко независими програми за поливане;
• гъвкави стартови часове;
• възможност за сезонна корекция;
• памет, която запазва настройките при отпадане на захранването.

Конструкция на контролера

Външно Hunter Pro-C изглежда сравнително семпъл, но зад корпуса му се крие сериозна инженерна разработка.

Основните елементи включват:

• трансформатор;
• управляваща платка;
• микропроцесор;
• LCD дисплей;
• въртящ се селектор;
• бутони за програмиране;
• модулни слотове;
• защитни вериги.

Всички компоненти са организирани така, че да осигурят лесен достъп при монтаж и сервиз.

Захранване

Подобно на останалите професионални контролери на Hunter, Pro-C използва нисковолтово управление на клапаните с 24 VAC.

Това осигурява:

• безопасност;
• надеждна работа при дълги кабелни трасета;
• съвместимост с електромагнитни клапани Hunter PGV, ICV и други модели на 24 VAC;
• възможност за използване на стандартни кабели за поливни системи.

Програми и станции

Една от силните страни на Pro-C е възможността за създаване на няколко независими програми.

Това позволява например:

• тревните площи да се поливат рано сутрин;
• капковото напояване да работи следобед;
• цветните площи да имат отделен график;
• новозасадените растения да се поливат по-често от вече установената растителност.

Всяка зона може да бъде включена в различна програма според нуждите на растенията.

Ергономия и потребителски интерфейс

Въпреки професионалните си възможности, Hunter Pro-C остава лесен за работа.

Въртящият селектор е логично организиран и позволява бърз достъп до:

• настройка на дата и час;
• избор на програма;
• време за поливане;
• стартови часове;
• сезонна корекция;
• ръчно стартиране;
• тестови режими.

Тази последователност е добре позната на специалистите, работили с други контролери на Hunter, което намалява времето за обучение и риска от грешки.

Типичен пример за приложение

Представете си жилищен комплекс с:

• 18 тревни площи;
• 4 капкови зони;
• 2 декоративни градини;
• помпена станция;
• главен клапан;
• датчик за дъжд.

Подобна система вече излиза извън възможностите на стандартен домашен контролер. Hunter Pro-C позволява всички тези елементи да бъдат управлявани централизирано, като същевременно остава възможност за добавяне на нови станции при бъдещи етапи от проекта.

Предимства на модулната концепция

Модулната архитектура носи редица практически ползи:

• по-ниска първоначална инвестиция;
• лесно разширяване;
• по-малко отпадъци при модернизация;
• по-бърз сервиз;
• възможност за адаптиране към развитието на обекта.

Това е една от причините Pro-C да бъде предпочитан от професионалните фирми, които изграждат системи с перспектива за бъдещо разширяване.

Hunter Pro-C е повече от обикновен програматор. Той представлява модулна платформа за управление на автоматизирани поливни системи, която съчетава надеждността на Hunter Industries с възможността за адаптация към различни по мащаб и сложност проекти.

В следващата част ще разгледаме подробно електронната архитектура на контролера, начина на управление на електромагнитните клапани, работата с главен клапан и помпено реле, защитите, диагностичните функции и инженерните решения, които правят Hunter Pro-C един от най-надеждните професионални контролери на пазара.

Инженерна архитектура, управление на клапаните и електронни системи

Какво отличава професионалния контролер от обикновения таймер?

На пръв поглед всички програматори за поливни системи изпълняват една и съща задача – включват и изключват определени зони в зададен час. Именно тук обаче приключват приликите между един базов таймер и професионален контролер като Hunter Pro-C.

При по-големите обекти управлението на поливната система е значително по-сложно. Контролерът трябва да координира десетки електромагнитни клапани, да предотвратява претоварване на водоизточника, да управлява помпени станции, да обработва сигнали от сензори и да осигурява надеждна работа дори при неблагоприятни условия.

Hunter Pro-C е проектиран именно за такава среда. Неговата електронна архитектура е изградена така, че да осигури висока надеждност, лесна диагностика и възможност за бъдещо надграждане.

Вътрешна архитектура

В основата на Hunter Pro-C стои микропроцесорна система, която управлява всички функции на контролера.

Основните електронни модули включват:

• захранващ блок;
• процесорна платка;
• памет за програмите;
• драйвери за управление на соленоидите;
• защитни електронни схеми;
• интерфейс за дисплея;
• комуникационен интерфейс за Hydrawise (при съответните конфигурации).

Всеки модул изпълнява конкретна функция, а съвместната им работа позволява прецизно управление на цялата поливна система.

Захранване

Hunter Pro-C работи със стандартно електрозахранване, което чрез вътрешен трансформатор се преобразува в безопасно ниско напрежение за управление на клапаните.

Най-важните предимства на тази схема са:

• висока електрическа безопасност;
• надеждна работа при продължителна експлоатация;
• добра устойчивост на смущения;
• възможност за използване на дълги кабелни трасета.

Използването на 24 VAC е индустриален стандарт при професионалните поливни системи и осигурява съвместимост с почти всички електромагнитни клапани на пазара.

Как Hunter Pro-C управлява електромагнитните клапани?

Всеки електромагнитен клапан, например Hunter PGV, е свързан към отделен изход (станция) на контролера.

Процесът на работа е следният:

1. Процесорът достига зададения стартов час.
2. Избира се съответната програма.
3. Активира се първата станция.
4. Към соленоида се подава 24 VAC.
5. Клапанът се отваря.
6. След изтичане на зададеното време клапанът се затваря.
7. Контролерът преминава към следващата станция.

Тази последователност гарантира, че зоните работят една след друга, което предотвратява претоварване на водоизточника и осигурява необходимото налягане за всяка зона.

Защо зоните не работят едновременно?

Това е един от най-често задаваните въпроси.

Причината е хидравлична.

Да разгледаме пример:

Една зона с ротори изисква:

3,5 m³/h

Ако едновременно се включат четири такива зони, необходимият дебит ще бъде:

14 m³/h

Повечето водопроводни връзки и значителна част от сондажните системи не могат да осигурят подобен дебит при необходимото налягане.

Затова професионалните контролери активират зоните последователно.

Този подход позволява:

• по-малък диаметър на главния водопровод;
• по-малка помпа;
• по-нисък разход на електроенергия;
• по-равномерно поливане.

Master Valve (Главен клапан)

Една от най-важните функции на Hunter Pro-C е управлението на главен клапан.

Главният клапан се монтира непосредствено след водоизточника и остава затворен през по-голямата част от времето.

При започване на поливна програма последователността е:

1. Отваря се главният клапан.
2. Изчаква се кратък интервал за стабилизиране на налягането.
3. Активира се съответната поливна зона.
4. След приключване на зоната тя се затваря.
5. След завършване на всички станции се затваря и главният клапан.

Този начин на работа намалява риска от течове при постоянно налягане и предпазва системата при евентуални повреди.

Управление на помпена станция

При системи със сондаж или резервоар Hunter Pro-C може да управлява помпата чрез специален изход Pump Start.

Типичната последователност е:

1. Контролерът активира помпеното реле.
2. Помпата достига работно налягане.
3. Отваря се главният клапан (ако има такъв).
4. Стартира съответната поливна зона.
5. След приключване на всички станции помпата се изключва.

Тази логика предотвратява работа на помпата без воден поток и намалява вероятността от хидравлични удари.

Работа с датчици

Hunter Pro-C поддържа свързване на различни сензори, които могат автоматично да променят или прекратяват поливането.

Най-често използваните са:

• датчик за дъжд;
• датчик за замръзване;
• комбинирани метеорологични сензори;
• интелигентни модули при работа с Hydrawise.

Например при достатъчно количество валеж датчикът за дъжд прекъсва поливането, без да е необходимо потребителят да променя програмите.

Защита на електрониката

Поливните системи често работят в среда с висока влажност, температурни колебания и риск от електрически смущения.

Поради това Hunter Pro-C включва редица защитни решения:

• електронна защита на изходите;
• стабилизирано захранване;
• защита на паметта;
• устойчивост на краткотрайни прекъсвания на електрозахранването.

При отпадане на напрежението програмите се съхраняват и след възстановяване на захранването контролерът продължава работа без необходимост от повторно програмиране.

Диагностични функции

Професионалният сервиз изисква възможност за бързо откриване на неизправности.

Hunter Pro-C предоставя функции за:

• ръчно стартиране на отделни станции;
• тест на всички зони;
• проверка на програмите;
• диагностика на свързаните изходи;
• лесно локализиране на проблемни станции.

Това съкращава времето за сервиз и улеснява техническата поддръжка.

Управление на няколко независими програми

Една от силните страни на Hunter Pro-C е възможността за създаване на няколко независими програми.

Практически пример:

Програма A

• тревни площи;
• старт в 05:00 ч.

Програма B

• капково напояване;
• старт в 06:30 ч.

Програма C

• новозасадени дървета;
• вечерно поливане.

Така различните растителни групи получават оптимален режим според своите нужди.

Сезонна корекция

През различните сезони необходимото количество вода се променя значително.

Вместо да се редактира всяка зона поотделно, Hunter Pro-C предлага функция за сезонна корекция (Seasonal Adjustment).

Например:

Тази функция позволява бързо адаптиране на цялата система към климатичните условия и спестява време при обслужване.

Практически пример

Да разгледаме хотелски комплекс с:

• 22 поливни станции;
• 2 капкови сектора;
• 1 главен клапан;
• помпена станция;
• датчик за дъжд.

Hunter Pro-C може да организира работата така, че:

• помпата да се включва само при необходимост;
• главният клапан да се отваря преди всяка програма;
• зоните да се изпълняват последователно;
• поливането да се прекратява автоматично при валеж.

Резултатът е надеждна работа, по-нисък разход на вода и по-малко натоварване върху оборудването.

Hunter Pro-C не е просто програматор, а професионална система за управление на автоматизирано напояване. Неговата електронна архитектура е проектирана така, че да координира работата на множество електромагнитни клапани, помпени станции и сензори, като същевременно осигурява висока надеждност и лесна диагностика.

В следващата част ще разгледаме една от най-силните страни на Pro-C – интеграцията с Hydrawise. Ще анализираме как интелигентното управление, метеорологичните данни, изчисляването на евапотранспирацията (ET) и дистанционният достъп превръщат Hunter Pro-C в модерно решение за ефективно и устойчиво управление на поливните системи.

Hydrawise, интелигентно управление и бъдещето на автоматизираното напояване

От таймер към интелигентен контролер

През първите десетилетия от развитието на автоматизираните поливни системи програматорите изпълняваха една единствена задача – стартираха предварително зададени програми в определен час. Те не „знаеха“ дали е валяло, дали температурата е 35°C или дали почвата вече е достатъчно влажна. От гледна точка на управлението това бяха надеждни, но „слепи“ устройства.

С развитието на интернет технологиите, облачните услуги и метеорологичните модели философията на напояването се промени. Вместо системата да работи по фиксиран график, тя започна да се адаптира към реалните условия на околната среда.

Именно тук се появява Hydrawise – интелигентната платформа на Hunter Industries, която превръща Hunter Pro-C от класически програматор в свързан, анализиращ и адаптивен контролер.

Какво представлява Hydrawise?

Hydrawise е облачна платформа за дистанционно управление и оптимизация на автоматизирани поливни системи.

След инсталиране на съвместим Wi-Fi модул Hunter Pro-C може да бъде свързан към интернет и управляван чрез:

• компютър;
• таблет;
• смартфон;
• уеб браузър.

Това позволява собственикът или фирмата за поддръжка да следят състоянието на системата практически отвсякъде.

Как работи системата?

След свързване към интернет контролерът обменя информация със сървърите на Hydrawise.

Получаваните данни включват:

• прогноза за времето;
• очаквани валежи;
• температура;
• влажност на въздуха;
• скорост на вятъра;
• слънчева радиация;
• изчислена евапотранспирация (ET).

На базата на тази информация системата може автоматично да промени режима на поливане.

Какво е евапотранспирация (ET)?

Евапотранспирацията е количеството вода, което се губи чрез:

• изпарение от почвата;
• транспирация през листната маса.

Този показател е основен инструмент в професионалното управление на напояването.

При високи температури, силно слънцегреене и ниска влажност ET се увеличава, което означава, че растенията се нуждаят от повече вода.

При прохладно и влажно време ET намалява и поливането трябва да бъде ограничено.

Hydrawise използва именно тези изчисления, за да адаптира автоматично продължителността на поливането.

Поливане според времето, а не според календара

>> Най-новите тенденции в автоматизираните напоителни системи за дворове и приложението им в умни къщи

Да разгледаме два летни дни.

Ден 1

• температура: 37°C;
• силно слънце;
• ниска влажност;
• без валежи.

Системата може автоматично да увеличи времето за поливане.

Ден 2

• температура: 22°C;
• облачно;
• 18 mm дъжд.

Hydrawise ще намали или напълно ще пропусне поливането.

По този начин растенията получават необходимото количество вода, без да се стига до преовлажняване и излишен разход.

Дистанционно управление

Едно от най-големите предимства на Hydrawise е възможността за управление от разстояние.

Например фирма за поддръжка на зелени площи може:

• да стартира зона ръчно;
• да спре поливането;
• да промени графика;
• да провери последните поливания;
• да следи състоянието на контролера;
• да реагира при сигнал за проблем.

Това намалява необходимостта от посещения на място и позволява по-бърза реакция при възникнали ситуации.

Известия и уведомления

Hydrawise може да изпраща известия при различни събития, като например:

• прекъсване на електрозахранването;
• възстановяване на захранването;
• прекъсната комуникация;
• активиране на сензор за дъжд;
• необичайно дълго поливане;
• промени в графика.

Тези функции улесняват както крайните потребители, така и професионалните фирми за поддръжка.

Работа със сензори

Освен метеорологичните данни от интернет платформата, Hunter Pro-C може да използва информация и от физически сензори, монтирани на обекта.

Сред тях са:

• датчици за дъжд;
• датчици за замръзване;
• почвени сензори за влажност (при подходяща интеграция);
• дебитомери в по-сложни системи.

Комбинирането на локални измервания и прогнозни модели позволява по-прецизно управление на напояването.

Икономия на вода

>> 5 грешки при изграждането на поливна система (и как да ги избегнем)

Една от основните цели на интелигентното управление е намаляване на разхода на вода.

Практиката показва, че при правилно конфигурирани системи използването на Hydrawise може да доведе до значително намаляване на ненужното поливане, особено през преходните сезони и при чести валежи.

Освен икономия на вода това означава:

• по-ниски разходи за електроенергия;
• по-малко натоварване на помпите;
• по-добро здравословно състояние на растенията;
• ограничаване на заболявания, свързани с преовлажняване.

Пример от практиката

Да разгледаме хотел с приблизително 5000 m² озеленени площи.

Преди внедряване на Hydrawise:

• фиксирани графици;
• ръчни сезонни настройки;
• посещения за промяна на програмите.

След внедряване:

• автоматична сезонна корекция;
• управление през интернет;
• дистанционни промени;
• намаляване на ненужните поливки след валеж.

За големи обекти това се превръща в реално организационно и икономическо предимство.

Hunter Pro-C срещу Hunter X2

И двата контролера могат да бъдат интегрирани с Hydrawise, но са насочени към различни приложения.

Ако системата е малка и няма перспектива за разширяване, Hunter X2 е отлично решение. Когато обектът изисква повече станции и по-голяма гъвкавост, Pro-C предлага значителни предимства.

Подходящи приложения

Hunter Pro-C с Hydrawise е особено подходящ за:

• жилищни комплекси;
• хотели;
• офис паркове;
• училища;
• университети;
• общински зелени площи;
• индустриални предприятия;
• спортни комплекси;
• обществени паркове.

При тези обекти дистанционното управление и автоматичната адаптация към времето спестяват значителен ресурс.

Ограничения

Въпреки многобройните си предимства, интелигентното управление не отменя необходимостта от качествен проект.

Hydrawise не може да компенсира:

• неправилно оразмерени тръби;
• недостатъчен дебит;
• неправилно избрани разпръсквачи;
• грешно разделени поливни зони;
• некоректно настроени времена за поливане.

Затова първата стъпка винаги е професионално проектирана система, върху която интелигентното управление надгражда.

Бъдещето на управлението

Тенденцията в напояването е ясна – все повече решения ще използват:

• облачни услуги;
• изкуствен интелект;
• прогнозни модели;
• анализ на потреблението;
• автоматично откриване на аномалии;
• интеграция със системи за управление на сгради и умни домове.

Hunter вече активно развива тази посока чрез платформата Hydrawise и непрекъснато разширява нейните възможности.

Експертно мнение на Green Project

От практиката на Green Project можем да кажем, че най-голямата полза от Hydrawise не е просто удобството да стартирате поливането от телефона си. Истинската стойност е в превръщането на реактивното управление в проактивно. Вместо да се коригира системата след проблем, тя се адаптира предварително според прогнозата и реалните условия.

При обекти с много поливни зони това означава по-малко сервизни посещения, по-добър контрол върху разходите и по-високо качество на поддръжката.

Интеграцията на Hunter Pro-C с Hydrawise показва как съвременните технологии променят автоматизираното напояване. Комбинацията от модулна архитектура, дистанционно управление и интелигентна адаптация към климатичните условия позволява системите да бъдат по-ефективни, по-икономични и по-лесни за управление.

Сравнение с конкурентите, диагностика, поддръжка и експертен анализ

Когато изборът на контролер определя надеждността на цялата система

Автоматизираната поливна система е толкова надеждна, колкото е надежден нейният контролер. Независимо колко качествени са разпръсквачите, клапаните или тръбопроводите, неправилно избраният програматор може да доведе до неефективно поливане, трудна поддръжка и ограничени възможности за бъдещо разширяване.

След като разгледахме архитектурата, инженерните принципи и интелигентното управление чрез Hydrawise, е време да поставим Hunter Pro-C в контекста на останалите водещи решения на пазара.

Hunter Pro-C срещу Hunter X2

Това е сравнението, което най-често интересува собствениците на еднофамилни къщи и малки търговски обекти.

Извод: Ако системата е окончателно завършена и включва ограничен брой станции, Hunter X2 е отличен избор. Ако се предвиждат бъдещи разширения или обектът е по-голям, Pro-C предлага съществено предимство.

Hunter Pro-C срещу Rain Bird ESP-LX

Rain Bird ESP-LX е един от основните конкуренти в професионалния сегмент.

Предимства на Hunter Pro-C

• модулна конструкция;
• лесно разширяване;
• интуитивно програмиране;
• добра интеграция с Hydrawise;
• богата сервизна база.

Предимства на Rain Bird ESP-LX

• силно присъствие при общински и инфраструктурни проекти;
• богати възможности за управление на големи системи;
• интеграция с решения на Rain Bird.

И двата контролера са отлично решение за професионални приложения, като изборът често зависи от предпочитаната продуктова екосистема и спецификата на проекта.

Hunter Pro-C срещу Toro Evolution

Toro Evolution е насочен към интелигентно управление на средни и големи поливни системи.

За българския пазар Hunter Pro-C има предимство по отношение на наличността на компоненти и сервизното обслужване.

Инженерно сравнение

Типични неизправности

Въпреки високата надеждност на Hunter Pro-C, при дългогодишна експлоатация могат да възникнат проблеми.

Контролерът не включва станция

Възможни причини:

• прекъснат кабел;
• повреден соленоид;
• неправилно програмиране;
• дефектен изход;
• активиран сензор за дъжд.

Всички станции работят нормално без една

Причините най-често са:

• прекъсване на кабела;
• повреден соленоид;
• лоша връзка в клемореда;
• повреда в съответния клапан.

Не стартира помпата

Проверяват се:

• помпеното реле;
• изходът P/MV;
• електрозахранването;
• защитите на помпата.

Поливането не започва след дъжд

Възможни причини:

• активиран датчик;
• неправилно свързан сензор;
• повреден датчик;
• настройки на Hydrawise.

Процедура за диагностика

Професионалната диагностика винаги следва определена логика.

Стъпка 1

Проверка на електрозахранването.

Стъпка 2

Проверка на часовника и датата.

Стъпка 3

Проверка на програмите.

Стъпка 4

Ръчно стартиране на съответната станция.

Стъпка 5

Измерване на напрежението към клапана.

Стъпка 6

Проверка на соленоида.

Стъпка 7

Проверка на мембраната на клапана.

Тази последователност позволява бързо локализиране на повечето неизправности.

Препоръчителна профилактика

Един път годишно е добре да се извърши:

• проверка на часовника;
• тест на всички станции;
• проверка на датчика за дъжд;
• проверка на Master Valve;
• тест на помпеното реле;
• проверка на връзките в контролера;
• актуализиране на настройките според сезона.

При системи с Hydrawise е препоръчително периодично да се проверяват и метеорологичните настройки и известията.

Примерна конфигурация

Жилищен комплекс

Тази конфигурация позволява надеждно управление на всички поливни зони с възможност за бъдещо разширяване.

Предимства и недостатъци

Често задавани въпроси (FAQ)

Подходящ ли е Hunter Pro-C за еднофамилна къща?

Да, особено ако се предвижда бъдещо разширяване на системата.

Колко станции могат да бъдат управлявани?

Това зависи от използваните разширителни модули и конкретната конфигурация на контролера.

Работи ли с всички Hunter клапани?

Да. Hunter Pro-C е съвместим с всички стандартни електромагнитни клапани на Hunter, работещи на 24 VAC, включително сериите PGV, ICV и други.

Необходим ли е интернет?

Не.

Контролерът работи напълно самостоятелно. Интернет е необходим само за функциите на Hydrawise и дистанционното управление.

Какво се случва при спиране на тока?

Настройките се съхраняват в паметта и след възстановяване на захранването контролерът продължава работа без необходимост от повторно програмиране.

Заключение

Hunter Pro-C е доказан професионален контролер, който съчетава модулна архитектура, надеждна електроника и възможност за интелигентно управление чрез Hydrawise. Благодарение на гъвкавото разширяване, поддръжката на множество поливни станции и интеграцията с метеорологични данни, той е подходящ както за сложни жилищни системи, така и за търговски и обществени обекти.

За проектанти, монтажници и фирми за професионално озеленяване Pro-C представлява дългосрочна инвестиция, която позволява системата да се развива заедно с нуждите на обекта. При правилно проектиране, качествен монтаж и периодична профилактика контролерът може да осигури години на надеждна работа с минимални експлоатационни разходи.

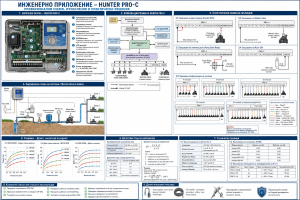

Инженерно приложение към Hunter Pro-C

Вътрешна архитектура, принцип на работа и електронна схема

Green Project Irrigation Academy – Professional Engineering Series

Защо е важно да разберем как работи контролерът?

Повечето статии за програматорите разглеждат единствено менюто за настройка. Това е достатъчно за крайния потребител, но не и за проектанта, монтажника или сервизния инженер.

Професионалистът трябва да знае какво се случва вътре в контролера след натискане на бутона Start.

Само така могат да бъдат правилно диагностицирани проблеми като:

• клапан, който не се включва;
• едновременно задействане на няколко станции;
• изгаряне на соленоид;
• повредено помпено реле;
• късо съединение;
• смущения по дълги кабелни трасета.

Hunter Pro-C е разработен така, че всички тези процеси да бъдат управлявани автоматично от микропроцесорна система.

Блокова архитектура

В инженерно отношение Hunter Pro-C може да бъде разделен на осем основни функционални блока.

230 VAC
Захранващ трансформатор

Захранваща електроника

                    │

        ┌───────────┴───────────┐

        ▼                       ▼

   Микропроцесор          LCD дисплей

        │

        ▼

  Памет (EEPROM)

        │

        ▼

 Управляващи драйвери

        │

 ┌──────┼───────┬────────┬────────┐

 ▼      ▼       ▼        ▼

 Zone1 Zone2 Zone3 ... Zone16+

        │

        ▼

 24 VAC към соленоидите

        │

        ▼

 Hunter PGV / ICV

Това е опростена схема, но тя отлично показва логиката на работа.

Захранващият блок

Първата задача на контролера е да преобразува входното мрежово напрежение в стабилни нисковолтови захранвания.

Типично той осигурява:

• електроника на процесора;
• дисплей;
• драйвери;
• управление на клапаните.

Качеството на този блок е критично.

При нестабилно напрежение могат да възникнат:

• случайни рестартирания;
• загуба на настройки;
• грешки в програмите.

Затова Hunter използва високонадеждни компоненти с голям експлоатационен ресурс.

Централният процесор

Микропроцесорът е „мозъкът“ на контролера.

Той изпълнява непрекъснат цикъл:

> Проверка на часа
> Има ли активна програма?
   Да / Не
> Проверка на Rain Sensor
> Проверка на Master Valve
> Активиране на зона
> Изчакване
> Изключване
> Следваща зона

Целият цикъл се повтаря стотици пъти в секунда.

EEPROM памет

Всички настройки се съхраняват в енергонезависима памет.

Това включва:

• дата;
• час;
• програми;
• стартови часове;
• сезонни настройки;
• конфигурация на станциите.

При прекъсване на електрозахранването тази информация остава запазена.

Управляващи драйвери

Процесорът не може директно да управлява електромагнитните клапани.

Между него и соленоидите стоят драйверни схеми.

Тяхната задача е:

• усилване на сигнала;
• електрическа изолация;
• защита;
• комутация.

Всеки драйвер управлява една станция.

Как се включва една зона?

Да разгледаме процеса стъпка по стъпка.

> Часът достига 05:00
> Избира се Програма А
> Активира се Master Valve
> Изчакване
> Включва се Station 1
> 24 VAC към соленоида
> Hunter PGV се отваря
> Започва поливане
> Изтича времето
> Station 1 OFF
> Station 2 ON

Тази последователност осигурява стабилно налягане и предотвратява претоварване.

Защо станциите работят една след друга?

Причината е чисто инженерна.

Да разгледаме пример.

Една зона използва:

4,2 m³/h

Наличният дебит е:

5,0 m³/h

Ако бъдат включени две станции едновременно:

4,2 + 4,2 = 8,4 m³/h

Помпата няма да може да осигури този дебит.

Следствията са:

• спад на налягането;
• намален обсег;
• неравномерно поливане;
• повишено натоварване.

Затова Hunter Pro-C никога не активира няколко станции едновременно (освен в специфични професионални конфигурации с отделни логики).

Управление на Master Valve

Главният клапан винаги има приоритет.

Логиката е следната:

> START
> Master Valve ON
> Изчакване
> Station ON
> Поливане
> Station OFF
> Следваща станция
> Последна станция
> Master Valve OFF

Това предотвратява внезапни промени в налягането и намалява риска от хидравличен удар.

Управление на помпено реле

При използване на сондаж логиката е още по-интересна.

> START
> Pump Relay ON
> Помпата достига налягане
> Master Valve ON
> Station ON

Помпата никога не стартира след клапана.

Тя винаги трябва първо да достигне работно налягане.

Защитни функции

Hunter Pro-C включва редица защити:

Защита при отпадане на захранване

Програмите остават записани.

Защита срещу електрически смущения

Филтрират се паразитни импулси.

Защита на драйверите

Предпазва електрониката при проблем със соленоидите.

Защита на паметта

Дори след продължително прекъсване настройките се запазват.

Работа със сензори

Rain Sensor се намира извън логиката на програмите.

Процесът е:

> Започва програма
> Проверка Rain Sensor
> Дъжд?
  Да      Не
STOP    Стартиране

По този начин няма значение колко програми са настроени – при активен сензор поливането се прекратява автоматично.

Инженерно сравнение с базовите контролери

При евтините програматори архитектурата обикновено е значително по-опростена.

Липсват:

• модулност;
• отделни драйвери;
• разширителни модули;
• професионални защитни схеми;
• разширени диагностични функции.

Това ги прави подходящи за малки системи, но недостатъчни за сложни проекти.

Практически инженерни изводи

При проектирането на автоматизирана поливна система контролерът не трябва да се разглежда само като устройство за включване и изключване на станции. Той е централният управляващ елемент, който синхронизира работата на всички компоненти – електромагнитни клапани, помпени станции, сензори и комуникационни модули.

Именно затова Hunter Pro-C се използва широко в професионалното озеленяване. Неговата модулна архитектура, надеждните електронни защити и последователната логика на управление осигуряват стабилна работа както при малки жилищни системи, така и при сложни обекти с десетки поливни зони.

Инженерни изчисления, електрически натоварвания и практически проектиране

Green Project Irrigation Academy – Professional Engineering Series

Въведение

След като разгледахме архитектурата на Hunter Pro-C и правилното окабеляване, следващата стъпка е инженерното оразмеряване на електрическата част на системата.

При малките дворове грешките често остават незабелязани. При по-големи обекти с десетки станции обаче неправилно изчислените кабели, прекомерният спад на напрежение или неподходящото разпределение на зоните могат да доведат до нестабилна работа на клапаните, непълно отваряне и трудно диагностицируеми повреди.

Какво представлява електромагнитният соленоид?

Соленоидът е електромагнитна бобина, която при подаване на 24 VAC създава магнитно поле и повдига плунжера. Това освобождава пилотния канал в клапана и позволява на мембраната да се отвори.

Важно е да се разграничат два режима на работа:

• Пусков ток (Inrush Current) – краткотраен ток при първоначално задействане.
• Работен ток (Holding Current) – токът, необходим за задържане на клапана в отворено положение.

Тъй като пусковият ток е по-висок, контролерът и трансформаторът трябва да бъдат проектирани така, че да го поемат без спад на напрежението.

Типична консумация на соленоид 24 VAC

Забележка: Точните стойности зависят от модела на клапана и производителя. При проектиране винаги се използват официалните технически данни.

Защо Hunter Pro-C включва станциите последователно?

Да разгледаме пример с 12 станции.

Всеки соленоид има:

• пусков ток: 0,35 A
• работен ток: 0,22 A

Ако три станции се включат едновременно:

0,35 × 3 = 1,05 A

Това увеличава моментното натоварване на трансформатора и може да доведе до спад на напрежението.

Поради тази причина Hunter Pro-C активира само една поливна станция в даден момент (освен Master Valve или Pump Relay, които могат да работят паралелно).

Натоварване на изходите

При проектиране трябва да се има предвид, че към контролера могат едновременно да бъдат активни:

• една поливна станция;
• Master Valve;
• помпено реле (чрез отделен управляващ вход).

Това определя максималното моментно натоварване на изходите.

Спад на напрежение

Всеки проводник има електрическо съпротивление. С увеличаване на дължината на кабела се увеличава и спадът на напрежението.

Ако този спад стане прекалено голям:

• соленоидът може да не отвори напълно;
• клапанът може да остане полуотворен;
• мембраната може да вибрира;
• появява се шум и нестабилна работа.

Практически пример

Разстояние между контролера и клапана:

180 m

Обща дължина на електрическия контур:

360 m (отиване и връщане)

При използване на кабел с недостатъчно сечение спадът на напрежението може да достигне стойности, които затрудняват надеждното задействане на соленоида.

Затова при по-дълги трасета винаги се използва по-голямо сечение на проводниците.

Препоръчително сечение според дължината

Тези стойности са ориентировъчни и трябва да се проверяват спрямо конкретното натоварване и характеристиките на кабела.

Разпределение на станциите

Добрата практика е зоните да се организират така, че последователните станции да имат сходни хидравлични характеристики.

Добър пример

Така настройките на времената за работа са по-лесни и логични.

Лош пример

Такава организация затруднява програмирането и често води до компромиси в напояването.

Балансиране на дебита

Освен електрическото натоварване трябва да се следи и хидравличното.

Пример:

Помпа:

5,5 m³/h

Зона 1

4,8 m³/h

Зона 2

2,2 m³/h

Зона 3

5,1 m³/h

Зона 4

1,1 m³/h

Този проект не е оптимален.

Много по-добре е зоните да бъдат балансирани около близки стойности на дебита. Това осигурява по-стабилно налягане, по-висока ефективност на помпата и по-равномерно напояване.

Практически казус 1 – Еднофамилен двор

• Площ: 650 m²
• 6 станции
• MP Rotator
• Hunter Pro-C
• Rain-Clik

Оценка: Стандартна конфигурация без необходимост от разширителни модули. Кабел 7 x 1,0 mm² е достатъчен за повечето трасета.

Практически казус 2 – Жилищен комплекс

• Площ: 4 500 m²
• 18 станции
• MP Rotator
• Hunter PGP Ultra
• Hunter PGV
• Master Valve
• Помпена станция

Оценка: Необходимо е модулно разширение на Pro-C, внимателно разпределение на станциите и използване на по-големи сечения за най-отдалечените клапани.

Практически казус 3 – Хотелски комплекс

• Площ: 12 000 m²
• 24 станции
• 2 главни водоизточника
• 1 бустерна помпа
• Hydrawise
• Rain-Clik

Оценка: Препоръчително е използване на модулна конфигурация с дистанционно управление чрез Hydrawise, сезонни корекции и ясно разделяне на зоните по тип растителност.

Най-чести проектантски грешки

• Подценяване на дължината на кабелните трасета.
• Използване на минимално допустимо сечение без резерв.
• Смесване на ротори, спрей дюзи и капково напояване в една програма.
• Липса на резервни жила в кабелния сноп.
• Претоварване на една помпена линия с твърде голям общ дебит.
• Недостатъчно документиране на цветовете и номерацията на станциите.

Добри инженерни практики

• Предвиждайте минимум една резервна жила във всеки многожилен кабел.
• Маркирайте всички станции както в контролера, така и в клапанните шахти.
• Балансирайте дебита между отделните зони.
• Използвайте качествени водоустойчиви конектори.
• Проверявайте напрежението на най-отдалечения клапан преди окончателното предаване на обекта.
• Оставяйте резервен капацитет за бъдещо разширяване на системата.

Заключение

Правилното електрическо проектиране е съществена част от всяка професионална поливна система. Hunter Pro-C предоставя надеждна платформа за управление, но нейният потенциал се реализира напълно само когато е комбиниран с добре оразмерено окабеляване, правилно разпределени поливни зони и качествен монтаж.
